РУНН - Распределительные устройства низкого напряжения

Распределительного устройства низкого напряжения (в дальнейшем шкафы РУНН)  предназначены для комплектования щитов для приема и распределения электрической энергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях напряжением 400/230 В переменного тока, частотой 50 Гц.

Шкафы данной серии имеют высокий уровень безопасности, разработаны и изготовлены в соответствии с ТУ BY 193538516.001-2021.

Высокая безопасность достигается за счет современного, надежного оборудования ведущих производителей. Качественная сборка вместе с изолирующими материалами обеспечивает защиту всех токоведущих частей.

Конструкция шкафов серии РУНН может быть одностороннего или двухстороннего обслуживания. Функционально все отсеки отделены перегородками от остального пространства щита. Ряды щитов при необходимости соединяются между собой при помощи шинных мостов.

Компания  ООО "ВВГ-энерго"  проектирует и собирает шкафы серии РУНН как типовые, так и по индивидуальным проектам. Комплектация, конфигурация зависит от индивидуальных требований. Автоматические выключатели применяются в стационарном, втычном и выкатном исполнении.

В случае использования выключателей втычного или выдвижного исполнения появляется возможность проведения работ по обслуживанию без отключения питания всей секции шкафов. Исполнение по управлению автоматическими выключателями может быть ручным внутри шкафа, ручным с вынесенной рукояткой на дверь и моторным (электромагнитным) приводом.

Шкафы серии РУНН могут оснащаться устройствами защиты и управления, которые осуществляют прием и логическую обработку сигналов управления от внешних устройств, а так же аппаратура учета, измерения и телемеханики.

Для обеспечения непрерывности и восстановления питания потребителей РУНН комплектуются блоками АВР, позволяющими производить управление выключателями (ввода и секционным) как в ручном, так и в автоматическом режиме. При применении автоматических выключателей в стационарном исполнении размещение блока АВР следует предусматривать в отдельном ящике или в свободной секции распределительного шкафа.

Алгоритм работы программы АВР имеет следующие варианты:

• АВР 2.0 — два ввода без секционного выключателя;
• АВР 3.0 — два ввода с резервным источником питания без секционного выключателя;
• АВР 2.1 — два ввода с секционным выключателем;
• АВР 3.1 — два ввода с резервным источником питания с секционным выключателем.

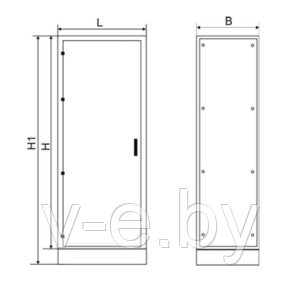

Габариты шкафов серии РУНН

Тип шкафа	H1 высота с цоколем	H высота без цоколя	L ширина	B глубина	Вид шкафа
Вводной с автоматическим выключателем 600-2500 А / 3200-4000 А	2200	2050	600/850	600/800*
Секционный с автоматическим выключателем 600-1000 А / 1600-4000 А	2200	2050	850/1000	600/800*
Распределительный на 5-7 отходящих линий с реечными предохранительными разъединителями 160-630 А.	2200	2050	600/850	600/800*
Распределительный шкаф от 1-6 отходящих линий с автоматическими выключателями 16-1600 А.	2200	2050	600/850/1000	600/800*
Шинный отсек	2200	2050	350	600/800*
* для шкафов двухстороннего обслуживания
