АВР - устройство автоматического включения резерва

Назначение устройства АВР

Устройство автоматического  включения  резерва  (АВР), применяется для восстановления питания потребителей, путем автоматического присоединения резервного источника питания при отключении рабочего источника, приводящем к обесточиванию электроустановок потребителя. Устройства АВР должны применяться для схем питания потребителей  Ι категории, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса.

Главное назначение устройства АВР заключается в обеспечении бесперебойного питания электроэнергией потребителей. Для этого система АВР должна отслеживать состояние основной линии. И при выявлении нарушений переходить на подачу электроэнергии потребителю от резервного ввода. При этом процесс восстановления электропитания должен происходить максимально быстро.

АВР изготавливаются на стандартное напряжение 230 и 400 В, при необходимости возможно изготовление до 660 В. ШАВР/ЩАВР производятся одностороннего обслуживания и предназначаются для монтажа на объектах 1 или 2 категории.

Конструкция и состав АВР

ШАВР/ЩАВР изготавливается в разных исполнениях:

• ЩАВР при токе 1 .. 160 А (включительно) — навесное исполнение;
• ШАВР при токе 160 .. 6300 А — напольное исполнение;

ШАВР/ЩАВР состоит:

1. Металлоконструкция:

• напольный шкаф;
• навесной щит;
• навесной щиток;

2. Вводные автоматические выключатели ВА QF1/QF2 или выключатели нагрузки ВН QS1/QS2;

3. Магнитные пускатели/контакторы KM1/KM2 — в зависимости от номинального тока ШАВР/ЩАВР;

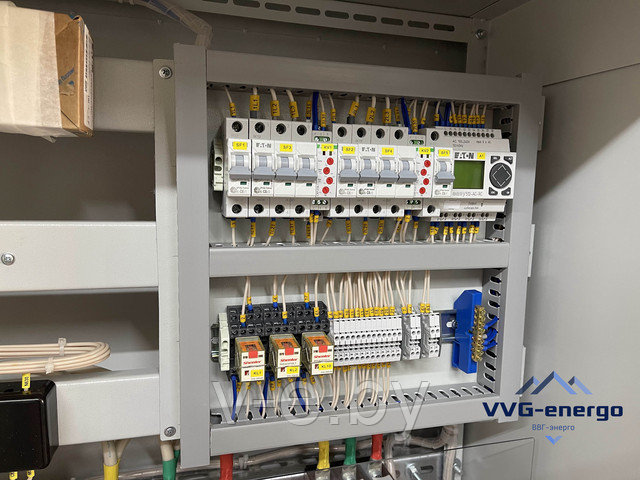

4. Блока АВР, состоящего:

• автоматические выключатели цепей управления SF1/SF2;
• реле контроля фаз KV;
• промежуточное реле KL;

5. Линейные автоматические выключатели ВА QF3 .. QFn;

6. Электросчетчики — при необходимости учета электроэнергии PI;

7. Арматура светосигнальная HL1/HL2

Для вывода и ввода кабелей в нижней части корпуса предусматривается съёмный люк, который имеет возможность установки изнутри при монтаже кабелей. Внутрь шкафа монтируется панель с комплектующим оборудованием. Для устройств со степенью IP54 дверь шкафа имеет резиновый уплотнитель, но вариант исполнения может быть и другим в соответствии с пожеланием заказчика.

Конструкция корпуса шкафа/щита обеспечивает ввод питающих и вывод отходящих линий сверху и(или) снизу.

Варианты исполнения (основные)

• два ввода и одна нагрузка;
• два ввода и две нагрузки с секционированием;
• два ввода с приоритетом первого (второго)ввода или без приоритета;
• два ввода и ввод от ДЭС, с секционированием или без него;
• два ввода и ввод от ДЭС, с секционированием при работе от ввода №1 и №2, в случае отсутствия напряжения на вводах, питание от ДЭС приоритетной группы;
• один ввод и ввод от ДЭС;

Стандартные условные обозначения для заказа

Настройка и проверка блоков АВР

Для проверки работоспособности АВР рекомендуется собрать временную дополнительную конструкцию на рейке Din представляющая собой, два или три (в зависимости от количества вводов) групп однофазных автоматические выключателей (8 или 12 штук ) подключить к АВР. Одну из цепей запитать через ЛАТР. Далее проверяем работоспособность:

• подаем питание на два ввода
• снимаем питание с одного ввода
• восстанавливаем питание
• проверка работы при пониженном напряжении питания ввода
• проверка работы при повышенном напряжении питания ввода
• проверка времени срабатывания АВР — время от момента отключения от одного источника, до момента включения от другого источника;

ВАЖНО: АВР не включает нагрузку при подключении на реальном объекте, причиной может быть неправильное подключение чередования фаз (хотя по маркировкам все правильно), или обрыв нулевого провода (в зависимости от применяемых Реле контроля фаз).

Замечания по применению ИБП для контроллеров

При построении схем с использованием логических контроллеров, программируемых реле в схеме обязательным элементом является источник питания для обеспечения работы, особенно это важно при организации работы с автономным источником питания — ДЭС, ДГУ, ДГА и подобными устройствами. В оборудовании, особенно I категории, имеется свой источник бесперебойного питания.

Не рекомендуется использовать для работы контроллера автоматического ввода резерва ИБП который предназначен для обеспечения питанием нагрузку. В случае каких либо неполадок с внешним ИБП шкаф АВР становится неработоспособным.

К примеру, чтобы подать питание на контроллер АВР от ИБП(UPS) INELT Monolith 1000-3000RT необходимо в первоначальный момент, когда установка не подключена к вводам, включить ИБП в режиме «холодного старта», в этом случае питание поступит на контроллер от ИБП.

Как выходом из данной ситуации, можно переключиться в Ручной режим, внешний ИБП подзарядится и в дальнейшем в автоматическом режиме.

Устройства АВР в разных исполнениях:
