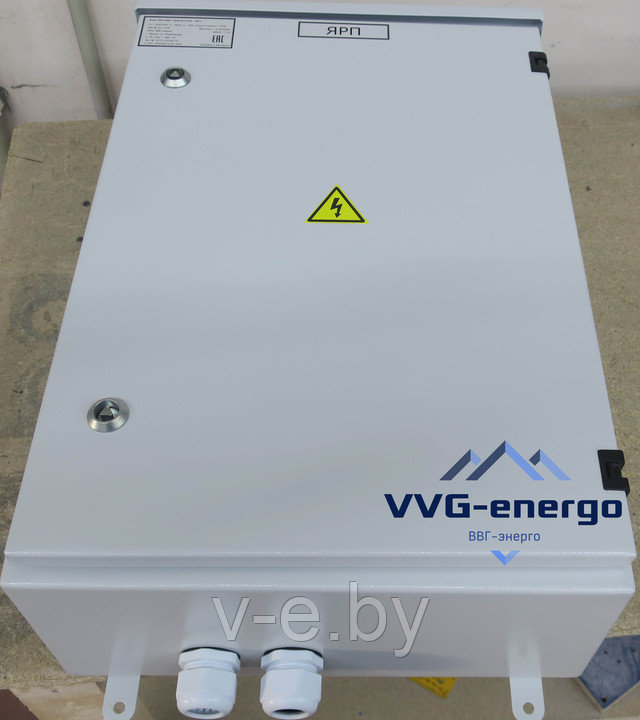

ЯРП, ЯРП-П — ящик с рубильником и предохранителями

Общее описание силовых шкафов

Силовые шкафы применяют не только для исправной работы потребителей в жилых помещениях, но и для питания оборудования в производственных цехах. Они помогают запускать координатно-пробивные станки, лазерные прессы, очистительные машины и зерновые комплексы. Их устанавливают на металлургических заводах, сельскохозяйственных предприятиях, текстильных фабриках и многих других промышленных объектах.

Щит может эксплуатироваться на улице, например, для питания охранного или аварийного освещения, или внутри здания для других задач. Важно, подобрать устройство с соответствующей степенью пылевлагозащиты.

Главными компонентами ящика являются рубильник и предохранители, их дополняют автоматическими выключателями и переключателями. Щит собирают во влагозащищенном корпусе и дополняют встроенной блокировкой. По желанию заказчика стандартную комплектацию можно дополнить штепсельной розеткой, плавкими вставками, пакетным выключателем и другими функциональными элементами.

Описание и назначение силовых ящиков серии ЯРП, ЯРП-П

Ящики силовые ЯРП  предназначены для нечастых (не более 3-х в час) включений и отключений силовых электрических цепей напряжением 400/230В переменного тока частотой 50 Гц с системами заземления, а также для защиты их при перегрузках и коротких замыканиях.

ЯРП имеют высококачественное порошковое покрытие, полностью сварной корпус, а также блокировку открытия дверцы во включенном состоянии.

Ящики серии ЯРП-П (с рубильником и предохранителем) предназначены для подключения двух линий ввода и одной отходящей линии. Имеет три положения оперирования:

1. линия подключается на первый ввод;
2. линия подключается на второй ввод;
3. линия подключается к отходящей линии.

Отличительной особенностью ящиков данной серии является наличие рубильника ВР 32 для включения/отключения силовой цепи на два направления (перекидного).

Предохранители установлены неподвижно. Вводные проводники подключаются к рубильнику ВР 32, отходящие к неподвижным контактам-основаниям предохранителей. Отключение силовой цепи обеспечивается двойным видимым разрывом.

Различные варианты исполнения силовых силовых ящиков серии ЯРП, ЯРП-П
