УЭР - Устройство этажное распределительное модульного типа УЭРМ

Устройства этажные распределительные типа УЭР предназначены для распределения и учета электрической энергии, защиты электрических сетей квартир от перегрузок и коротких  замыканий, токов утечки на "землю" вследствие повреждений изоляции сетей, а также для установки аппаратуры телевизионной, радиотрансляционной,  телефонной  и  т. п. сетей (в слаботочном отделении).

Основные сведения о щитах УЭРМ

Устройства УЭР устанавливаются в крупнопанельных жилых домах индустриального домостроения, конструкцией стеновых панелей которых не предусмотрено наличие ниш и каналов для размещения распределительных  сетей  и аппаратуры. При необходимости они могут быть применены и в других объектах жилищно-гражданского строительства.

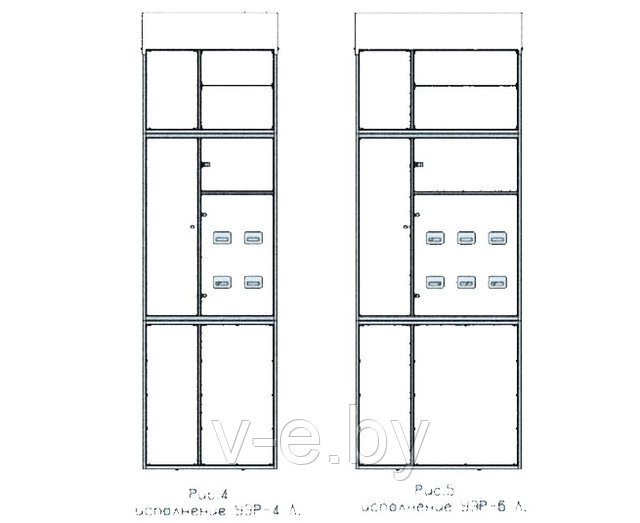

Конструктивно устройства УЭР представляют собой три секции, соединяемые между собой непосредственно на объекте. Вся конструкция крепится к стене поэтажного коридора (тамбура).  Каждая секция состоит из двух отсеков: отсека распределительных устройств с силовыми сетями и отсека слаботочных  устройств. Слаботочный отсек может размещаться справа или слева от  распределительного отсека.

Вывод силовых и слаботочных сетей осуществляется через отверстия в верхней части аппаратной секции и боковых частях транзитной секции устройства УЭР.

Высота устройства УЭР в сборе – 2500 мм. В комплект поставки входит декоративная крышка,  позволяющая закрывать зазор величиной до 200 мм между верхней плоскостью устройства УЭР и потолком.

Конструкция устройств УЭР позволяет осуществлять их подключение к сетям систем TN-S иTN-C-S без разрезания магистральных проводов сечением до 95 мм².

Конструкция УЭР  соответствует  нормативным  документам  в  части  требований  к предельно допустимым уровням напряженности электрического и магнитного полей.

Конструктивные особенности

Устройство этажное распределительное многоящичное состоит из одного или двух коробов электротехнических (КЭТ), в которых располагается силовое оборудование и кабели, одного короба связи и сигнализации (КСС), в котором размещается слаботочное оборудование, и набора модульных квартирных ящиков с распределительной аппаратурой. Короба КЭТ и КСС монтируются вертикально. Между коробами в УЭРМ устанавливаются квартирные ящики.

Исполнения УЭРМ различаются:

1) по числу выделенных фаз:

• с однофазным вводом;
• с трехфазным вводом.

При однофазном вводе предусматривается мощность до 11 кВт на одну квартиру, при трехфазном вводе - до 32 кВт на одну квартиру.

2) по выделенной мощности на одну квартиру (приведенной в номинальном токе):

• 25 А;
• 32 А;
• 40 А;
• 50 А;
• 63 А.

3) по расположению коробов:

• с правым расположением КСС;
• с левым расположением КСС.

4) по высоте КЭТ и КСС:

• 2600 мм;
• 2800 мм;
• 3000 мм;
• 3500 мм;
• или иная высота коробов под заказ.

5) по количеству подключаемых квартир:

• 1-квартирные;
• 2-квартирные;
• 3-квартирные;
• 4-квартирные.

в) состав аппаратуры распределения и защиты в УЭРМ определяется проектным заданием.

Преимущества устройств УЭРМ

• аппаратура каждой квартиры в отдельном запираемом шкафчике;
• применение порошковой краски позволяет повысить стойкость к механическим повреждениям и коррозии;
• на коробах в верху имеются сдвижные части конструкции для выравнивания высот и подгона в плотную к потолку;
• позволяет прокладывать магистрали без штрабления стен;
• силовые линии и слаботочные линии разделены по своим каналам;
• в установленном состоянии имеет степень защиты IP 31;
• в канале КЭТ имеются специально разработанные шины N и PE;
• изделия типа УЭРМС  могут изготавливаться как отдельные элементы;
• использование КЭТ в качестве канала для прокладки кабеля.

Пример обозначения для заказа или при записи в проектной документации

Устройство УЭР-4.Пр-4-3.4 ТУ РБ 100357142.007-2001.
Устройство УЭР на 4 квартиры с установленными на каждую квартиру следующими аппаратами защиты:

• 1 двухполюсный выключатель нагрузки на 63А (ввод в квартиру);
• 1 автоматический выключатель на 16 А;
• 1 автоматический выключатель с УЗО на 16 А;
• 1 автоматический выключатель с УЗО на 40 А.

В качестве аппаратуры защиты используются модульные выключатели, монтируемые на DIN- рейку. При заказе устройств УЭР  следует учитывать, что их конструкция позволяет устанавливать линейные аппараты (без учёта аппарата ввода в квартиру) в количестве согласно таблицы 2.

Счётчиками электрической энергии изготовитель устройств не комплектует. Возможна установка счётчиков при наличии соответствующего указания при заказе.

Следует отдельно оговаривать при заказе состав аппаратуры, монтируемой в устройствах УЭР, расстояние между перекрытиями в месте установки, прочую информацию, если параметры заказываемых устройств УЭР отличаются от изложенных выше.
