ЩУВ — щит управления вентиляцией

Общее описание и назначение щитов серии ЩУВ

Щиты управления вентиляцией используются для управления и контроля работы функциональных блоков систем вентиляционных установок. Данные системы могут устанавливаться в предприятиях различного назначения.

В более крупных установках (шкафах управления) щиты ЩУВ могут быть базовой ее единицей, при этом важно осуществлять установку компонентов так, чтобы не было проблем с доступом и видимостью приборов.

Изготовление и сборка щитов ЩУВ осуществляется в соответствии с ТУ BY 193538516.001-2021.

Основные функции ЩУВ

• контроль над оборудованием, входящим в системы вентиляции и кондиционирования;
• защита агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания;
• регулировка важнейших параметров оборудования, таких как производительность или мощность;
• программирование работы всей системы или отдельных агрегатов на заданный временной промежуток – день, неделю, месяц;
• обеспечение индикации, которая облегчает контроль и регулировку;
• поддержание определенной температуры в различных помещениях, возможность быстрого изменения ее параметров;
• контроль над внутренними стенками воздуховодов и степенью загрязнения фильтров;
• предупреждение сбоев в работе сезонно зависимого оборудования, например, водяных калориферов, которые могут промерзнуть при слишком низкой температуре.

Конструктивное исполнение щитов управления вентиляцией серии ЩУВ

ЩУВ представляет собой корпус, который имеет защиту, позволяющую работать в помещениях с высокой влажностью.

На сегодняшний день наиболее надежным для применения в бытовой сфере является щит, степень защиты которого соответствует IP. Обязательно должны быть различные индикаторы, которые отображают информацию о состоянии воздуховодов и о функционировании других важных элементов системы. Для хорошего щита важен интерфейс, который должен быть интуитивно понятным и удобным в управлении.

В таком случае для управления системой не потребуется недешевой подготовки персонала, которая к тому же занимает немало времени.

Примером ЩУВ может служить образец со следующим техническим характеристиками:

• ном. частота – 50 Гц;
• номинальные токи: 63 A (от 1А до 200А);
• напряжение – 400 В;
• напряжение подключенного вентилятора – 230 В;
• мощность двигателя – 22 кВт;
• уровень защиты – IP65 (IP31, IP54);
• размеры – 400х800х180 мм;
• срок эксплуатации – 10 лет.

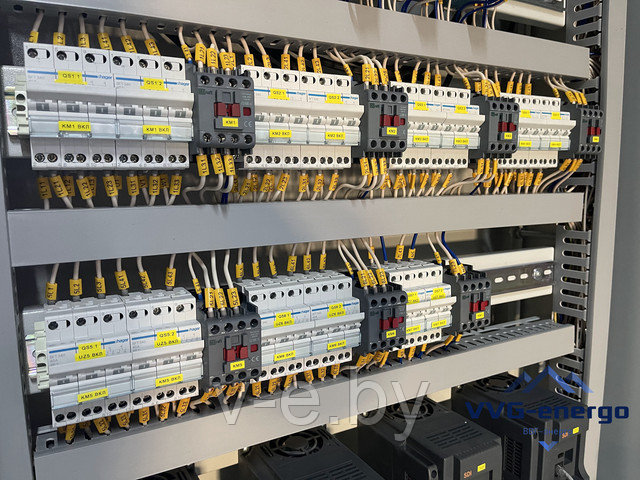

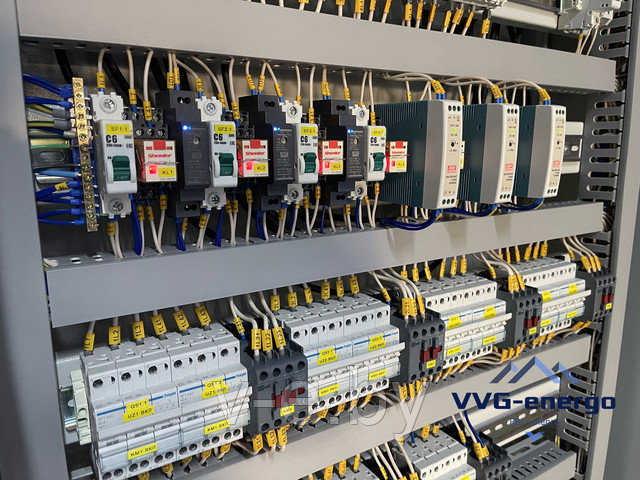

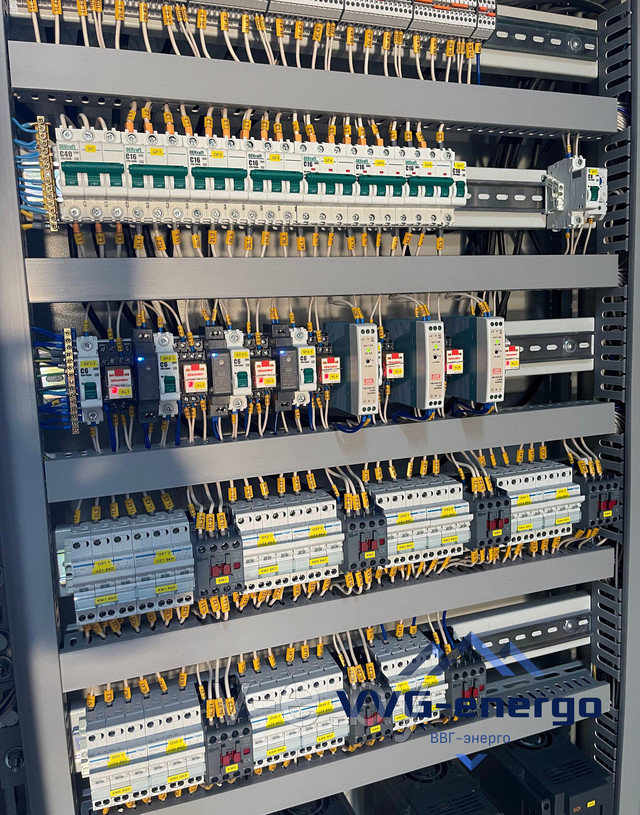

Ниже представлены фотографии щита управления вентиляцией ЩУВ, разработка проекта которого полностью велась инженерами нашей компании

Все фотографии щитов управления вентиляцией серии ЩУВ
