АСКУЭ - Шкафы автоматизированная система контроля и учета электроэнергии

Основные сведения о шкафах АСКУЭ

Шкафы АСКУЭ (автоматизированная система контроля  и учета электроэнергии) предназначены для сбора, обработки и передачи информации с электронных счетчиков электроэнергии по GSM или проводным каналам связи. Содержат все необходимые устройства и аппараты для сбора информации: УСПД (СЭМ-2.01, СЭМ-3.0, концентратор ЕА8086, УСПД 1500, УСПД 164-01Б, Конус-2000 и др.), преобразователи двухканальные «ПД-01» - предназначенные для одновременного доступа нескольких пользователей по различным входным интерфейсам к одному или группе электросчётчиков, модемы, коммутаторы, блоки питания и прочее необходимое оборудование.

Щит АСКУЭ обеспечивают:

• сбор, обработку и передачу информации с электронных счетчиков электроэнергии по беспроводному каналу связи типа GSM или Ethemet;
• сбор, обработку и передачу информации с электронных счетчиков электроэнергии по проводному каналу связи типа RS-485;
• одновременный доступ нескольких пользователей по различным входным интерфейсам к одному или группе электросчетчиков.

Шкафы АСКУЭ выполняют в автоматическом режиме следующие основные функции:

• сбор и накопление данных от счетчиков;
• передачу информации при определенном запросе на верхний уровень АСКУЭ или в центр сбора и обработки информации;
• дополнительную защиту данных учета от несанкционированного доступа и от различных помех;
• корректировку времени и данных счетчиков;
• самодиагностику;
• синхронизацию времени устройства с единым астрономическим временем.

Шкафы АСКУЭ при сборке не оснащаются цифровыми каналами.

Основные технические характеристики

- степень защиты шкафов – IP31 либо IP54
- средний срок службы шкафов - 25 лет.
- гарантийный срок эксплуатации шкафов - два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.

Условия эксплуатации

- наибольшая высота над уровнем моря - не более 2000 м;
- рабочий диапазон температуры окружающей среды: от минус 40 до плюс 40 С;
- окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры шкафов в недопустимых пределах;
- шкафы не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.

Комплект поставки

- шкаф;
- ключ;
- паспорт;
- схема электрическая;
- эксплуатационные документы на комплектующую аппаратуру.

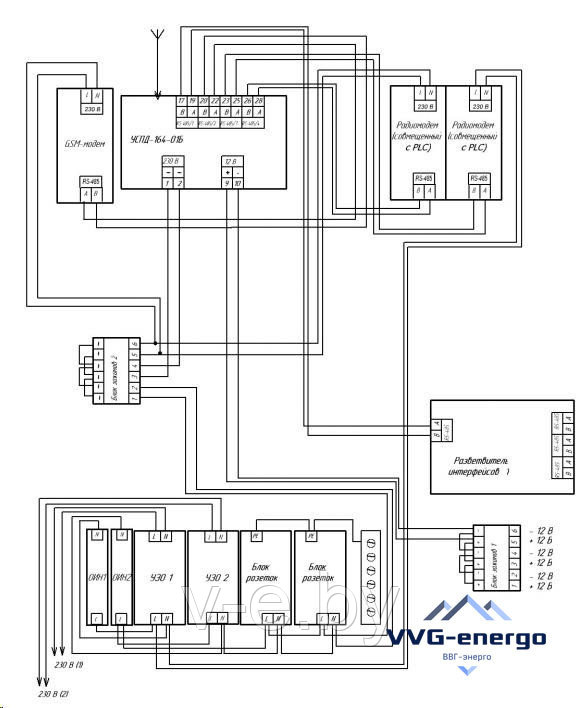

Электрические схемы щитов АСКУЭ

Электрическая схема щита АСКУЭ выполняется индивидуально для каждого заказчика на основании проектно-сметной документации и в зависимости от типа применяемых счетчиков электроэнергии.

Изготовление и сборка шкафов АСКУЭ осуществляется в соответствии с ТУ BY 193538516.001-2021.
