ПСН - панели собственных нужд

Общее описание и технические характеристики ПСН

Панель(шкаф) собственных нужд серии ПСН выполняет функцию приема, преобразования и последующего распределения электроэнергии по цепям. Она предназначена для работы с электроэнергией потребителей собственных нужд электрических подстанций и распределительных устройств.

Конструкция и комплектация ПСН

Корпус ПСН разрабатывается с учетом особенностей и функционального назначения устройства, а также пожеланий заказчика. Данное решение позволяет изготовить шкаф с лучшими массогабаритными показателями.

Схемы силовой части и схемы управления, разрабатываются под каждый заказ индивидуально, учитывая категорийность электроснабжения, мощность и функциональные особенности потребителей.

Конструктивно, панели ПСН обеспечивают:

• удобство подключения кабелей;
• удобство обслуживания в процессе эксплуатации;
• доступность для осмотра и подтяжки мест крепления контактных соединений и составных частей (элементов);
• возможность снятия составных частей для ремонта, замены и контроля параметров.

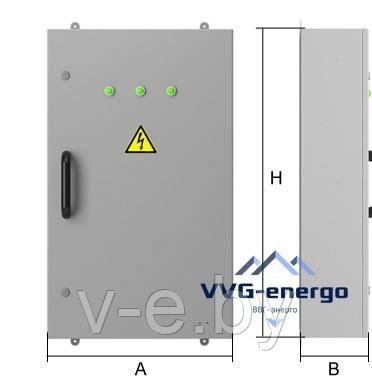

Габариты:

А = 600, 700

B = 220, 220

H = 1000, 1200

Панели данной серии являются совокупностью управляющих устройств, приборов и аппаратов, смонтированных на общей панели с защитой от токов короткого замыкания путём использования автоматических выключателей, или предохранителей.

ПСН может изготавливаться по следующим типам:

• от одного источника питания;
• с автоматическим вводом резерва;
• с автоматическим вводом резерва и дополнительным источником бесперебойного питания;
• по схеме заказчика;

Функционально панели ПСН разделяют на:

• ПСН для питания цепей жизнеобеспечения блок-бокса;
• ПСН для питания схем управления и сигнализации электрощитового оборудования;

ПСН обеспечивает питание следующих потребителей:

• цепей отопления, работающих в автоматическом режиме;
• цепей освещения;
• цепей розеточной сети;
• переносных электроприборов;
• системы пожаро-охранной сигнализации;
• вентиляционного оборудования (при автоматической системе вентиляции).

Изготовление и сборка панелей ПСН осуществляется в соответствии с ТУ BY 193538516.001-2021.
