Цену уточняйте
ЩОМ-12 - одна из модификаций щитков модульных серии ЩОМ в зависимости от способа ввода.

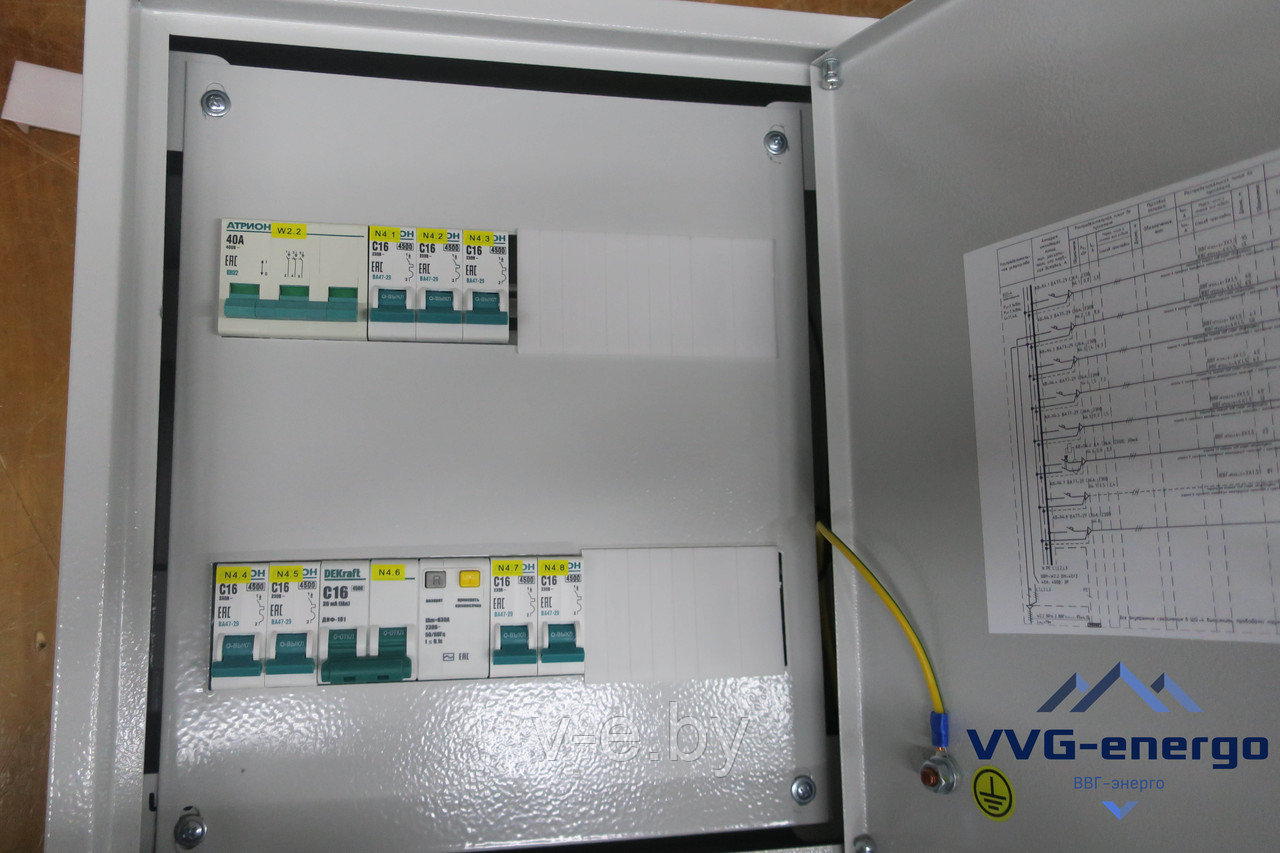

Общий вид щитков модульных ЩОМ-12 представлен на рисунке ниже
Щитки модульные серии ЩОМ (далее –щитки) предназначенные для распределения электрической энергии, защиты от перегрузок, токов короткого замыкания, токов утечки на "землю" в осветительных и силовых сетях переменного тока напряжением 400/230 В, частотой 50 Гц, с системами заземления TN-S и TN-C-S по ГОСТ 30331.3. Щитки служат также для нечастых оперативных включений и отключений электрических цепей.
| Габаритные размеры щитков ЩОМ-12 | |||
|---|---|---|---|
| Тип щитка | Размеры щитка (высота × ширина × глубина), мм |
Размеры ниши в стене (высота ×ширина ×глубина), мм |
Общий вид |
| ЩОМ-12 | 300 ×350 ×132 | - | |
| Основные технические характеристики ЩОМ-12 в зависимости от способа ввода | ||||
|---|---|---|---|---|
| Тип щитка | Аппарат на вводе | Количество и max сечение кабелей на вводе, шт. × мм² |
Max количество встраиваемых модулей, шт. |
|
| ЩОМ-12 |
Выключатель нагрузки (Iн до 100 А) |
1 × 35 или 2 × 16 |
12 | |
| Автоматический выключатель (Iн до 63 А) | 1 × 25 | |||
| Примечание 1 – Максимальное количество встраиваемых модулей указано с учетом аппарата ввода. Примечание 2 – Модуль соответствует однополюсному выключателю шириной 18 мм. |
||||
Пример обозначения при заказе или в документации щитка навесного конструктивного исполнения, на 12 модулей, со степенью защиты IP44 по ГОСТ 14254, с вводным автоматическим выключателем на номинальный ток 63 А, с 3-мя линейными автоматическими выключателями на номинальный ток 6,3 А и 3-мя линейными автоматическими выключателями на номинальный ток 16 А:
Щиток ЩОМ-12-IP44 У3 ТУ BY 193538516.001-2021, вводной 63 А, линейные 3×6,3 А +3×16 А.
Смотрите также
| ЩОМ-24 | ЩОМ-24-К | ЩОМ-36 |
| ЩОМ-36-К | ЩОМ-48 | ЩОМ-48-К |
| ЩОМ-56 | ЩОМ-72 | ЩОМ-92 |
| Основная информация о модульных щитках серии ЩОМ | ||
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Номинальное напряжение главной цепи | 400 В |
| Тип оборудования | Щит |
