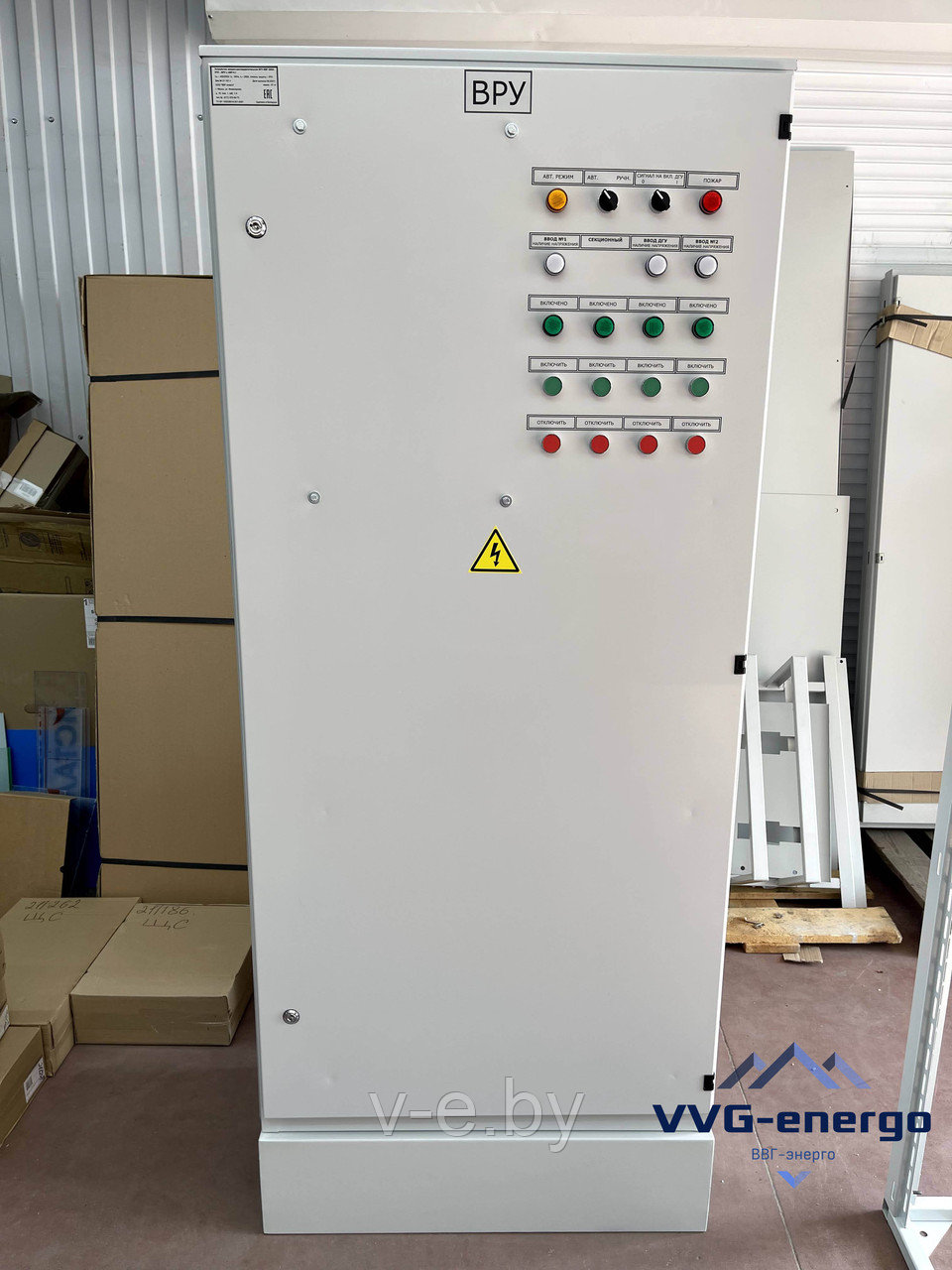

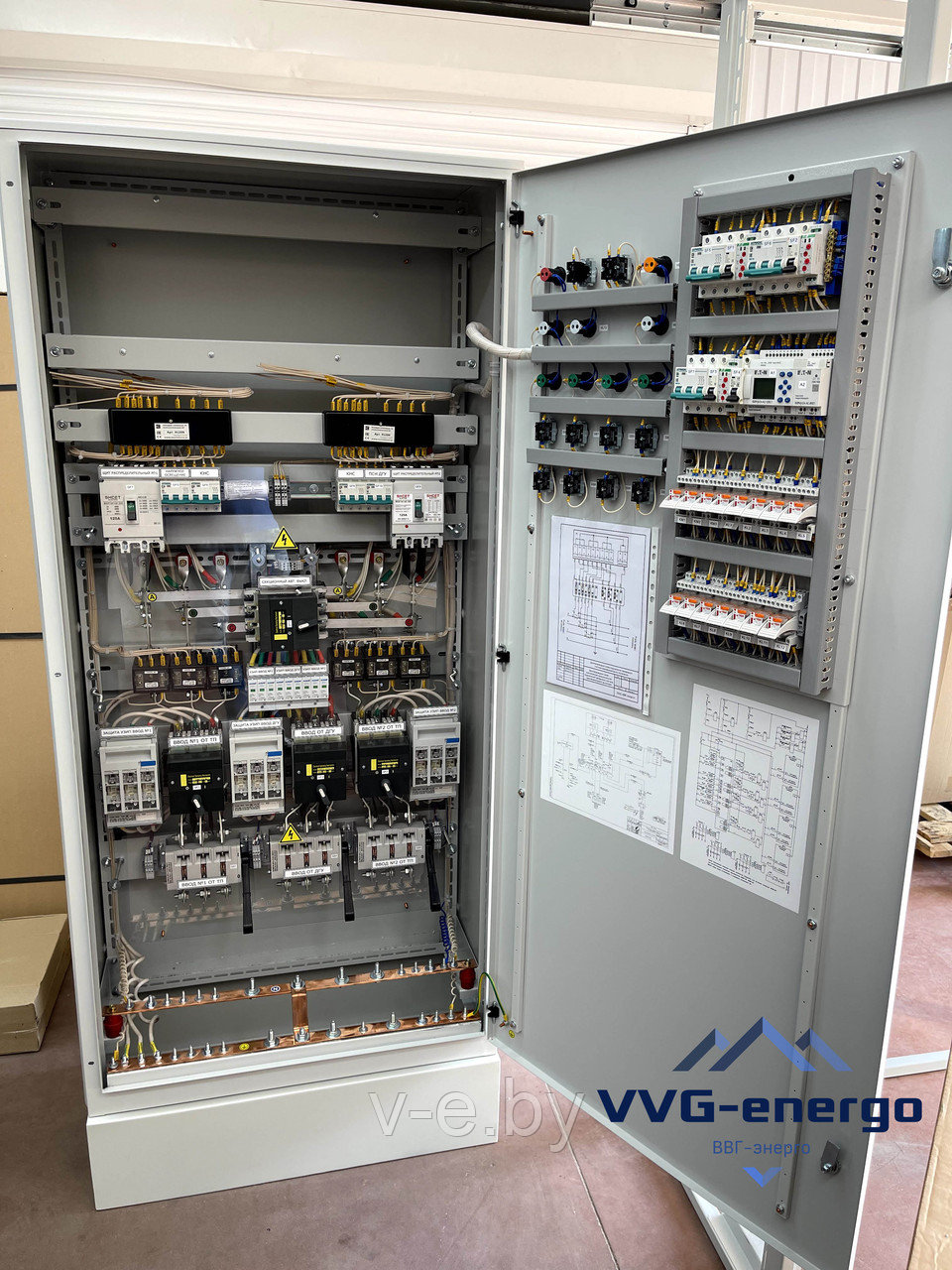

ШАВР-2.1 с применением выключателей и контакторов

Шкаф АВР- 2.1  с применением автоматических выключателей и контакторов (магнитных пускателей) предназначен для обеспечения восстановления питания напряжением 0,4 кВ потребителей.

Устройство автоматического  включения  резерва  (АВР), применяется для восстановления питания потребителей, путем автоматического присоединения резервного источника питания при отключении рабочего источника, приводящем к обесточиванию электроустановок потребителя. Устройства АВР должны применяться для схем питания потребителей  Ι категории, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса.

Основные функции ШАВР - 2.1 с применением автоматических выключателей и контакторов (магнитных пускателей)

• возможность установки времени срабатывания АВР при исчезновении и восстановлении основного питания;
• контроль положения включено/отключено исполнительных аппаратов;
• взаимные программные блокировки управляющих сигналов вкл./откл. (исключение одновременной подачи разных управляющих сигналов) для каждого силового автомата БАВР;
• программная блокировка силовых автоматов БАВР при срабатывании защиты от перегрузки или короткого замыкания;
• взаимные программные блокировки включения исполнительных аппаратов для включения их в соответствии с установленным алгоритмом (исключается возможность одновременной работы двух силовых аппаратов).
• противопожарное отключение (аварийное) – местное/дистанционное — всех аппаратов.
• световая сигнализация: 1. о наличии напряжения на вводах 2. положения(включено) автоматических выключателей 3. задействования расцепителей выключателей (КЗ, перегрузка) 4.противопожарного отключения.

Структура условного обозначения

Более подробную информацию о шкафах автоматического включения резерва АВР Вы можете узнать здесь
