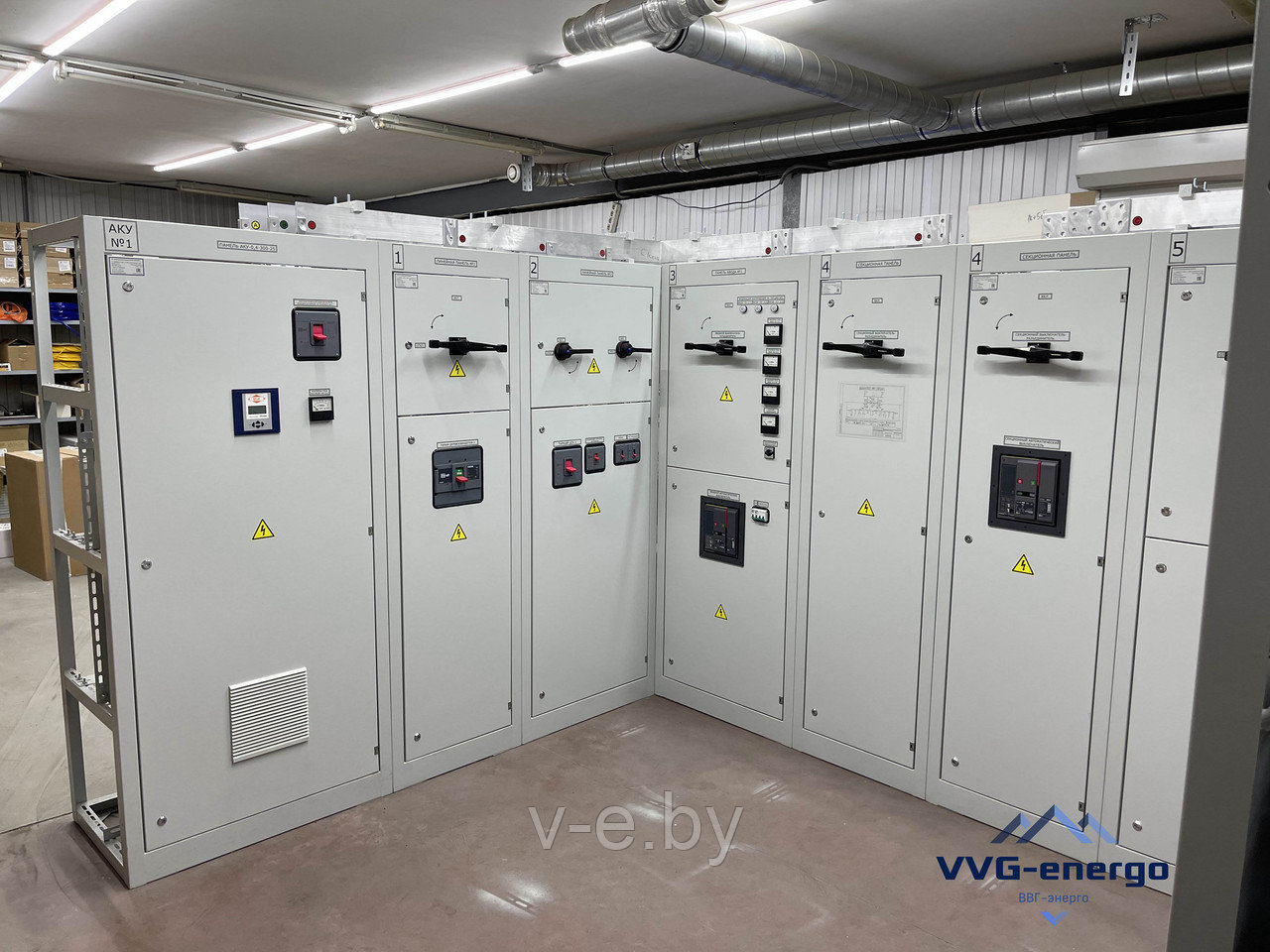

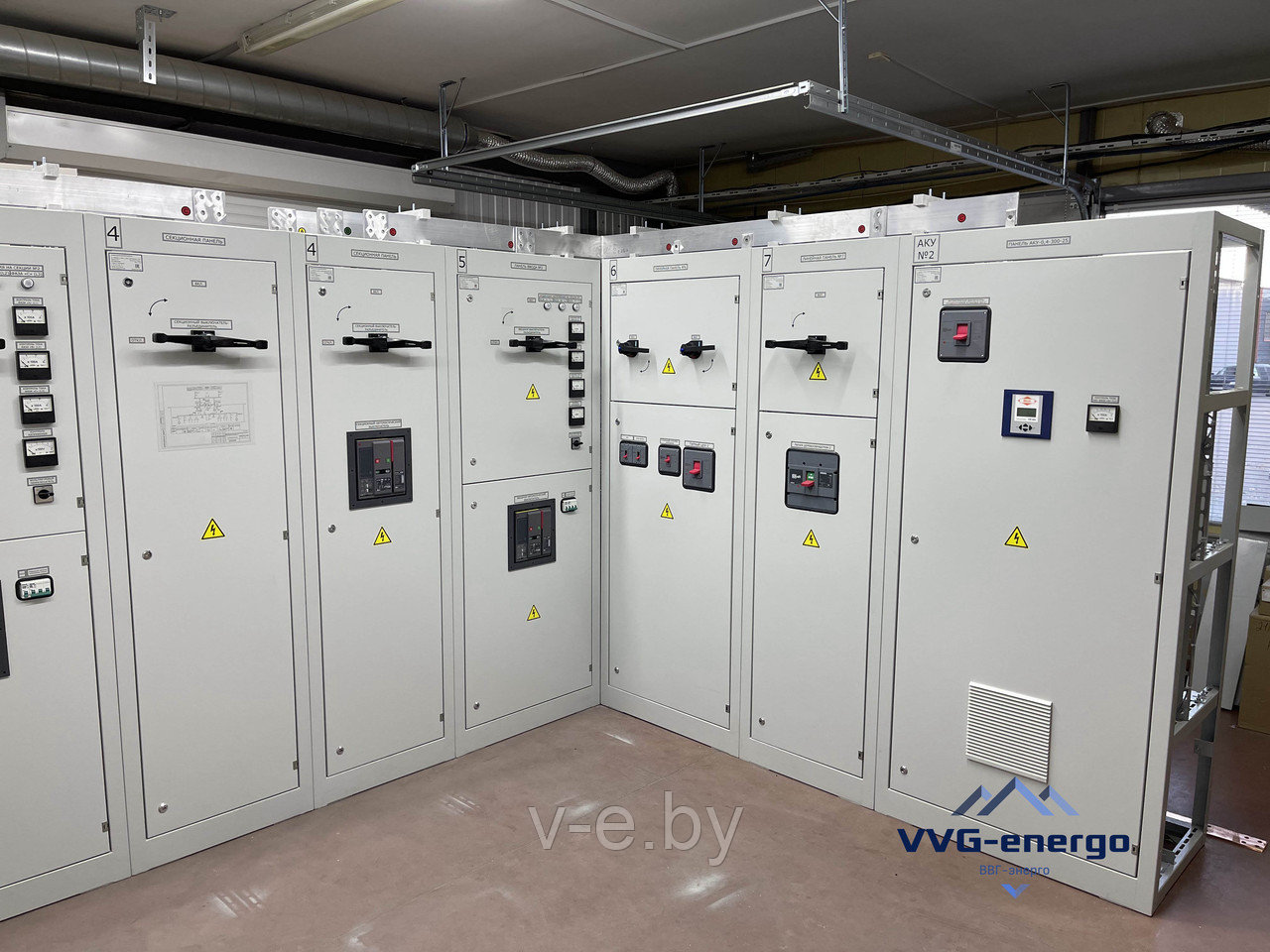

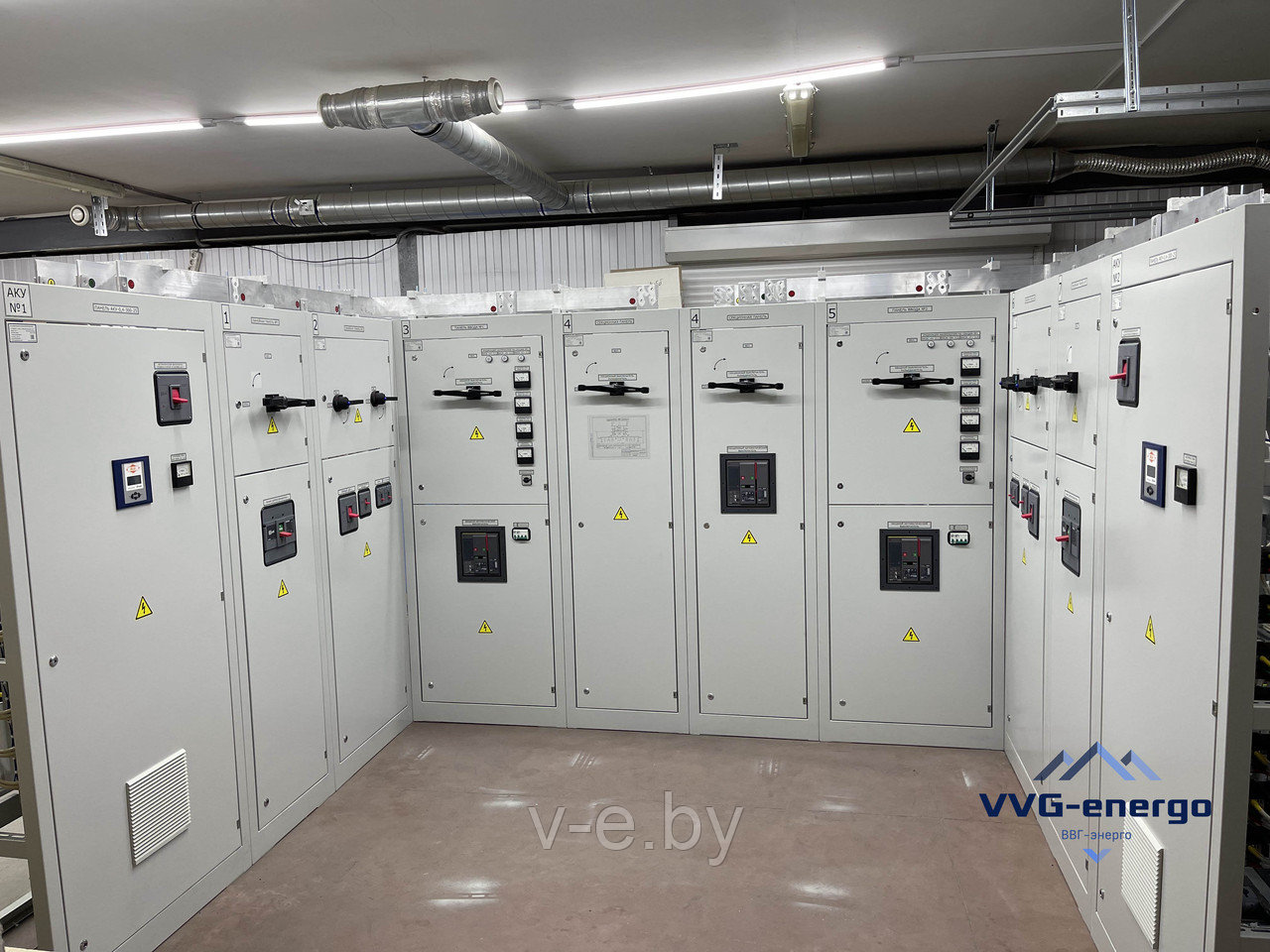

Вводные панели ГРЩ

Вводные панели ГРЩ предназначены для подключения электроснабжения, защиты вводной линии от различного вида превышений и искажений питания, измерения параметров питания. Набор параметров защиты и измерения определяются требованиями проекта.

В простом случае контролируются номинальный ток нагрузки, выделенный на каждый ввод ГРЩ который определяет величину ГРЩ по току, ток короткого замыкания, скорость нарастания тока при коротком замыкании, импульсное перенапряжение, импульсные промышленные помехи в сети. Измеряемые параметры - потребляемая активная мощность на выходе вводной панели, действующее значение тока в каждой фазе и напряжения: линейное (в каждой фазе) и межфазное.

Контроль производится вводным автоматическим выключателем. Измерения — местными щитовыми приборами: амперметрами, вольтметрами, мультиметрами, счётчиками электрической энергии.

В более ответственных случаях, дополнительно, вводные панели ГРЩ контролируются несколько возможных вариантов короткого замыкания и перегрузки по току. Измеряются дополнительно: качество тока, напряжения и мощности (отклонение от синусоидальной формы, отставание тока он напряжения по фазе).

Случаются проекты ГРЩ в которых в дополнение к вышеперечисленным контролируются утечка тока, стабильность частоты тока. Могут контролироваться и другие параметры. Измеряемые параметры записываются и архивируются для дальнейшей обработки и контроля.

Вводные панели включают автоматический выключатель со вспомогательным защитным оборудованием и измерительными приборами. Часто ГРЩ имеет несколько вводов и вводных панелей. Если категория электроприёмников требует автоматического переключения между вводами в случае аварийной ситуации вводной аппарат обычно оснащается приводом для использования вводного автомата в качестве части АВР.

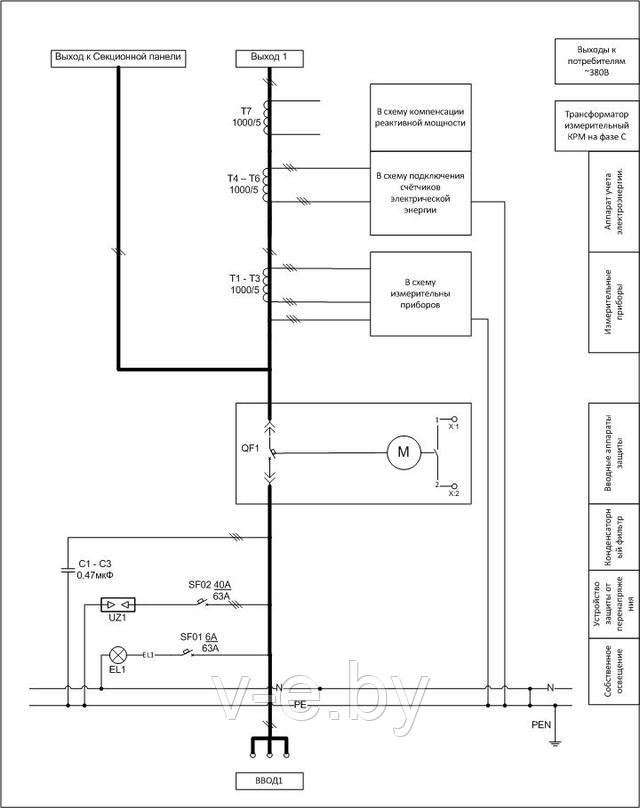

Обобщённая 1-линейная схема вводной панели ГРЩ
