ШРС-1-02-5-54-УЗ

Общее описание и назначение ШРС-ВВГ-ХХ УЗ

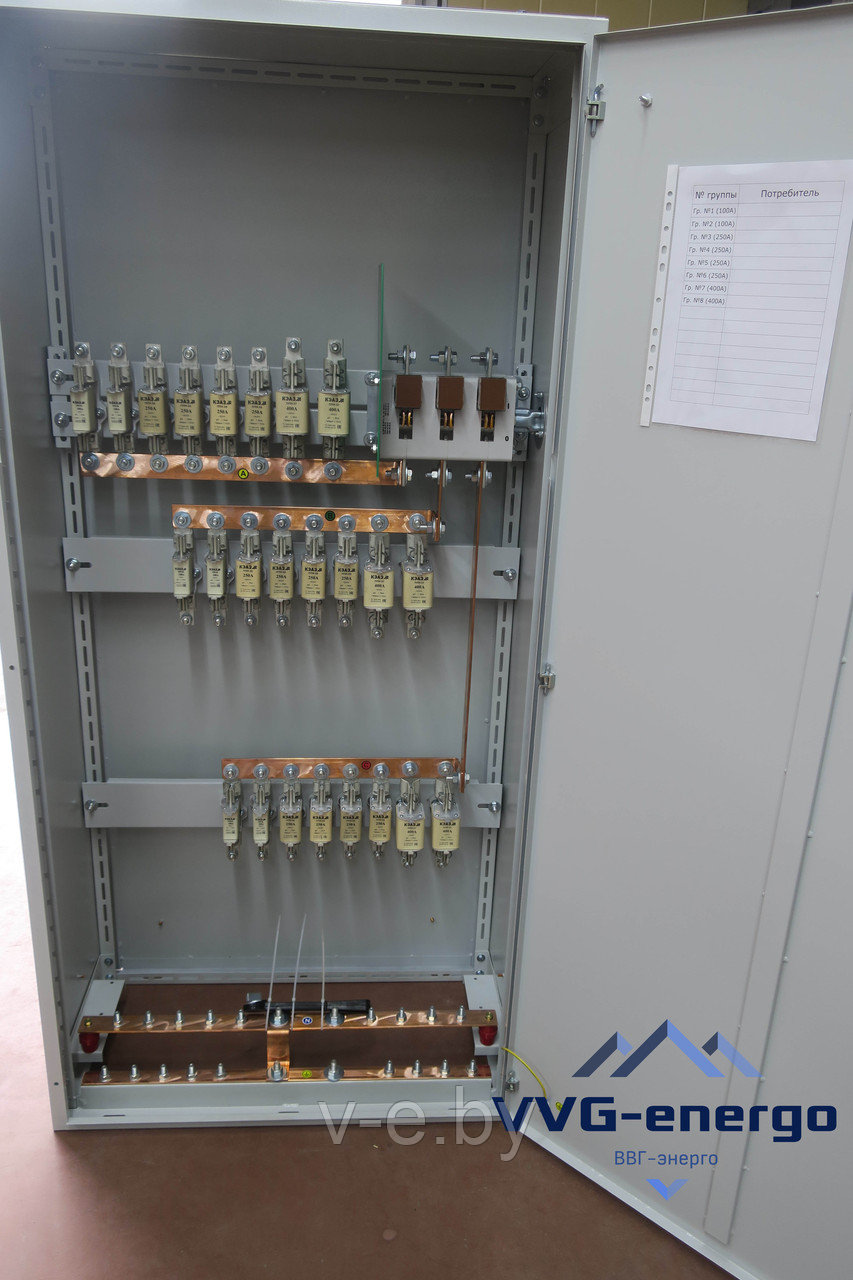

Распределительные силовые шкафы серии ШРС-ВВГ устанавливаются в промышленных и бытовых помещениях, их главная функция заключается в приёме и распределении электроэнергии, а также защита линий при перегрузках и коротких замыканиях.

ШРС-ВВГ  рассчитаны на номинальные токи до 400 А и номинальное напряжение до 400 В трехфазного переменного тока частотой 50 Гц.

В зависимости от номинального тока в отходящих линиях могут использоваться следующие предохранители: ППН-33 до 160 А, ППН-35 до 250 А, ППН-37 до 400 А.

ШРС-ВВГ имеют стандартные условия эксплуатации по ГОСТ 15150, внешне представляют собой шкаф закрытого исполнения аппаратами ввода являются выключатели-разъединители типа ВР32, аппаратами распределения являются предохранители ППН.

Изготовление и сборка силовых шкафов серии ШРС-ВВГ осуществляется в соответствии с ТУ BY 193538516.001-2021

Пример обозначения ШРС-1-04-7-54-УЗ:

• ШРС - шкаф распределительный силовой;
• 1 - номер разработки шкафа;
• 04 - обозначение номера схемы;
• 7 - габаритный номер шкафа (5 - ширина корпуса 500 мм; 7 - ширина корпуса 700 мм);
• 54 - степень защиты оболочки шкафа со стороны фасада (IP31 и IP54);
• УЗ - климатическое исполнение.

Схемы электрические принципиальные ШРС-ВВГ-ХХ УЗ

Распределительные шкафы с номинальным током до 200 А:

Распределительные силовые шкафы с номинальным током до 400 А:
