Компания  ООО "ВВГ-энерго"  изготавливает  Щит распределительный Щ81  любой сложности оперативно и качественно!  Весь перечень продукции, выпускаемой нашей компанией,  соответствует требованиям технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), что подтверждается сертификатами соответствия.



Щитки распределительные Щ81 предназначены для учета и распределения электрической энергии, защиты от перегрузок, токов короткого замыкания и токов утечки на землю в сетях переменного тока напряжением 400/230 В с глухозаземленной нейтралью частотой 50 Гц и для нечастых оперативных включений и отключений цепей.



Щ81 офисный устанавливаются стационарно на стенах или в нишах стен офисных зданий.

Щ81 обеспечивают:

  • ввод трехфазной сети напряжением 400/230 В 50 Гц или однофазной сети напряжением 230 В 50 Гц кабелем сечением до 4х50 мм;
  • распределение электроэнергии по трехфазной или однофазной цепи;
  • учет электрической энергии в трехфазных и однофазных цепях потребления;
  • защиту всех цепей от перегрузок и токов короткого замыкания;
  • защиту от токов утечки на землю;
  • отключение ввода по внешней команде.



В зависимости от назначения, существуют различные модификации щитков серии Щ81:

  • Щ81 гаражный;
  • Щ81 офисный;
  • Щ81 для электро - тепловых нагрузок;
  • Щ81 с устройством АВР;
  • Щ81 офисный распределительный;
  • Щ81 для циркуляционных насосов;
  • Щ81 для вентиляционных нагрузок.



Структура условного обозначения

Стандартные условные обозначения для заказа щитка серии Щ81
Щ81 - Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Модификация
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Исполнение по способу установки:
Н — навесное;
У — утопленное;
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ 1 — выключатель
1А — автоматический выключатель
1Д — УЗО
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Номинальный ток щитка, А
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Количество аппаратов защиты в
групповых линиях
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Количество УЗО в групповых линиях
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Ф — наличие приборов управления
СЧ — наличие счетчиков
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Номер схемы
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Степень защиты 31 и 54 для IP 31
и IP54 соответственно
Щ81- Х — Х — ХХХ — ХХ/ХХ — Х — ХХ — ХХ УЗ Климатическое исполнение и категория по ГОСТ 15150-69

Предусмотрено наличие изолированной нулевой (N) и связанной с корпусом защитной (PE) шины, соединенные перемычкой, укомплектованных контактными зажимами.

Выключатели групповых линий могут быть в любом сочетании по номинальному току тепловых расцепителей, при этом сума рабочих токов выключателей в каждый момент времени не должна превышать номинальный ток вводного аппарата. Номинальные токи выключателей уменьшаются на 20% для щитков исполнения IP54.



Условия эксплуатации

  • высота установки над уровнем моря не более 1000 м;
  • окружающая среда - атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.



Формулировка заказа

При заказе необходимо указать тип Щ81 в соответствии со структурой условного обозначения, количество и тип встраиваемых автоматических выключателей, номинальный ток аппаратов учета, наличие дифзащиты или УЗО, количество сальников, тип и сечение отходящих кабелей или диаметр отверстий под вводы кабеля.



Технические характеристики щитков серии Щ81 по категориям

Схема Вводной
аппарат Iн, А
Аппарат учета
кол-во х Iн, А
Аппараты
распределения Iн 1.63А
Габариты Примечания
Номер n кол-во однополюсных
модулей
H L B
01 25,40,
63 (230 В)
1 х 5,10,20,
30 (230 В)
3 (230 В) + 2 (до 42 В) 500 250 162 Электрообогрев счетчика
Розетки с з.к. 230 В
02 Без электрообогрева
Розетки с з.к. 230 В



Габаритные размеры

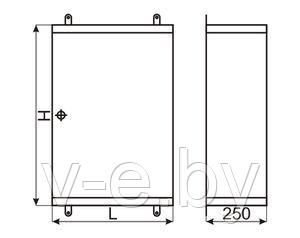

Габаритные размеры щитков Щ81 навесного исполнения

Габаритные размеры щитков Щ81 навесного исполнения

Размеры, мм Масса, кг (не более)
H L
400 400 20
600 400 35
600 600 50
800 600 65
1000 600 73
1200 600 91



Габаритные размеры щитков Щ81 утопленного исполнения

Габаритные размеры щитков Щ81 утопленного исполнения

Размеры, мм Масса, кг (не более)
H L
400 400 14
600 400 29
600 600 44
800 600 59
1000 600 67
1200 600 85
Основные
Страна производительБеларусь
Тип оборудования Щит
Номинальное напряжение главной цепи230 В
Степень защиты IP31
Частота 50 Гц
