Шкафы распределительные серии ШР-86-VVG предназначены для приема и распределения электричества в промышленных электроустановках, а также для защиты электроустановок при перегрузках и коротких замыканиях в трехфазных сетях напряжением 400/230В, частотой 50 ГЦ с глухозаземленной нейтралью.
Структура условного обозначения | |
---|---|
ШР-86-VVG-ХХ.У3 | Шкаф распределительный |
ШР-86-VVG-ХХ.У3 | Функциональное назначение |
ШР-86-VVG-ХХ.У3 | Модификация |
ШР-86-VVG-ХХ.У3 | Номер схемы |
ШР-86-VVG-ХХ.У3 | Вид климатического исполнения по ГОСТ 15150-69 |
Параметры и технические характеристики ШР-86 | |
---|---|
Наименование показателя | Значение |
Номинальное напряжения, В | 400 |
Номинальная частота, Гц | 50 |
Номинальный ток шкафа, А, не более | 400 |
Номинальный ток аппаратов ввода, А, не более | 400 |
Номинальный ток аппаратов распределения, А, не более |
250 |
Номинальный ударный ток к.з. на шинах, кА: при Iн шкафа 250А при Iн шкафа 400А |
10 25 |
Номинальный режим работы | Продолжительный |
Исполнение по способу установки | Напольное |
Степень защиты оболочки по ГОСТ14254-96 | IP21, IP54 |
Масса, кг, не более | 100 |
Срок службы, лет, не менее | 25 |

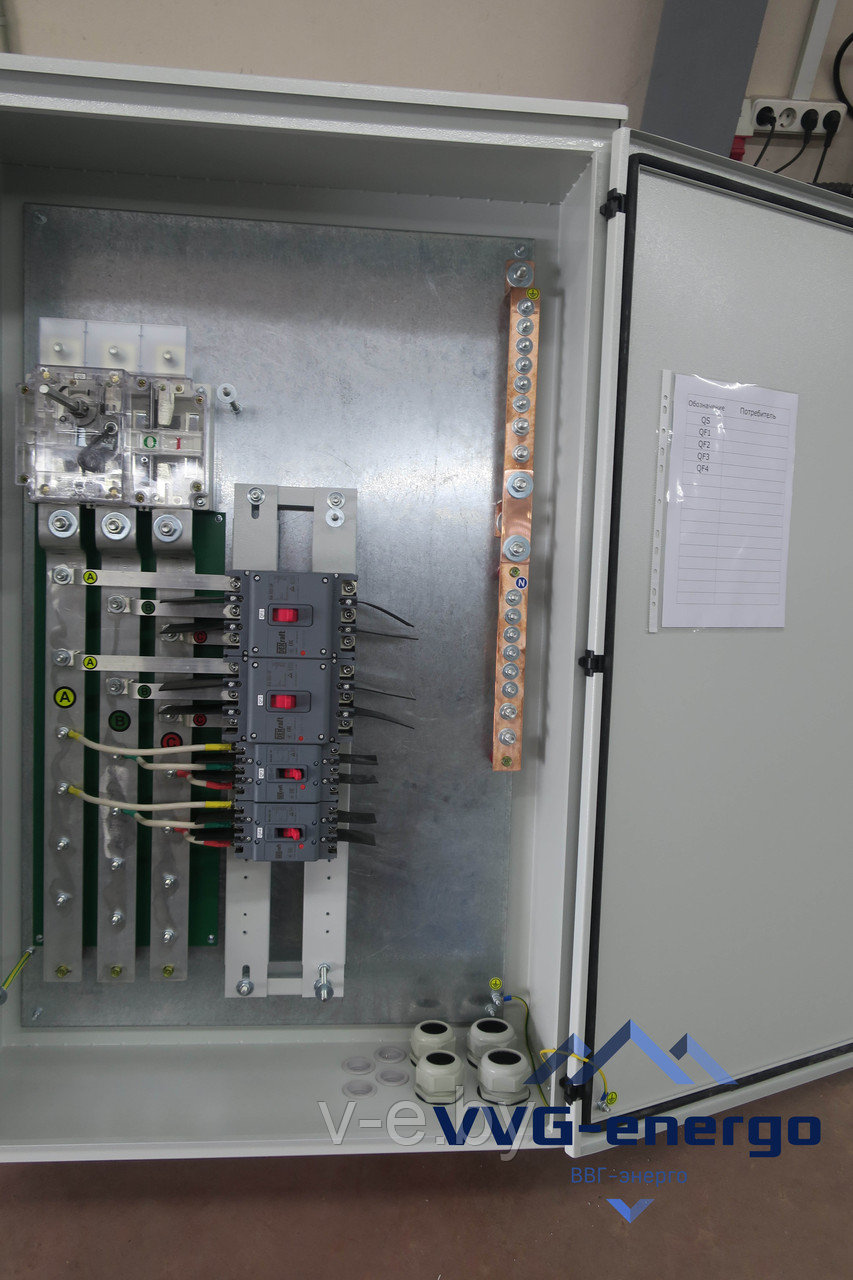

Технические характеристики и схема шкафа распределительного ШР-86-VVG-22.УЗ
Номер схемы | Номинальный ток шкафа, А |
Аппараты ввода | Аппараты распределения
тип, количество х Iн, А |
Аналог ШР-11 | |
---|---|---|---|---|---|
Управление тип, количество х Iн, А |
Защита тип, количество х Iн, А |
||||
ШР-86-VVG-22.У3 | 400 | РБ4, 2 х 400 | — | НПН2-63, 2х63
ПН2-100, 4х100 ПН2-250, 2х250 |
ШР-11-73522 |
Смотрите также
Схемы соединений промышленных распределительных шкафов серии ШР-86-VVG с описанием элементов | ||
ШР-86-VVG-01.У3 | ШР-86-VVG-02.У3 | ШР-86-VVG-03.У3 |
ШР-86-VVG-04.У3 | ШР-86-VVG-05.У3 | ШР-86-VVG-06.У3 |
ШР-86-VVG-07.У3 | ШР-86-VVG-08.У3 | ШР-86-VVG-09.У3 |
ШР-86-VVG10.У3 | ШР-86-VVG-11.У3 | ШР-86-VVG-12.У3 |
ШР-86-VVG-13.У3 | ШР-86-VVG-14.У3 | ШР-86-VVG-15.У3 |
ШР-86-VVG-16.У3 | ШР-86-VVG-17.У3 | ШР-86-VVG-18.У3 |
ШР-86-VVG-19.У3 | ШР-86-VVG-20.У3 | ШР-86-VVG-21.У3 |
ШР-86-VVG-22.У3 | ШР-86-VVG-23.У3 | Параметры и технические характеристики ШР-86-VVG |
Основные | |
---|---|
Страна производитель | Беларусь |
Тип оборудования | Шкаф |
Количество шкафов | 1 шт. |
Номинальное напряжение главной цепи | 400 В |
Частота | 50 Гц |
