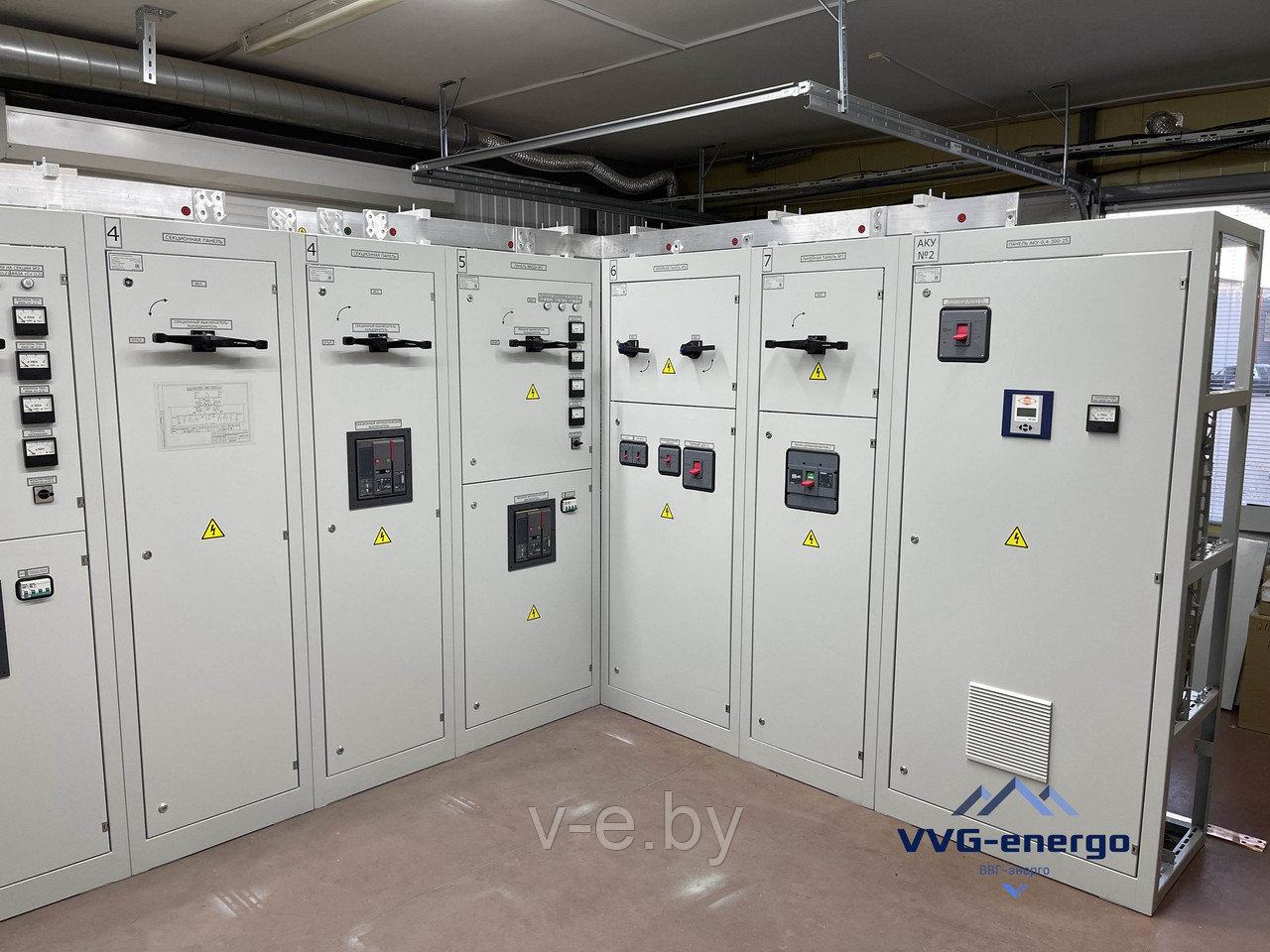

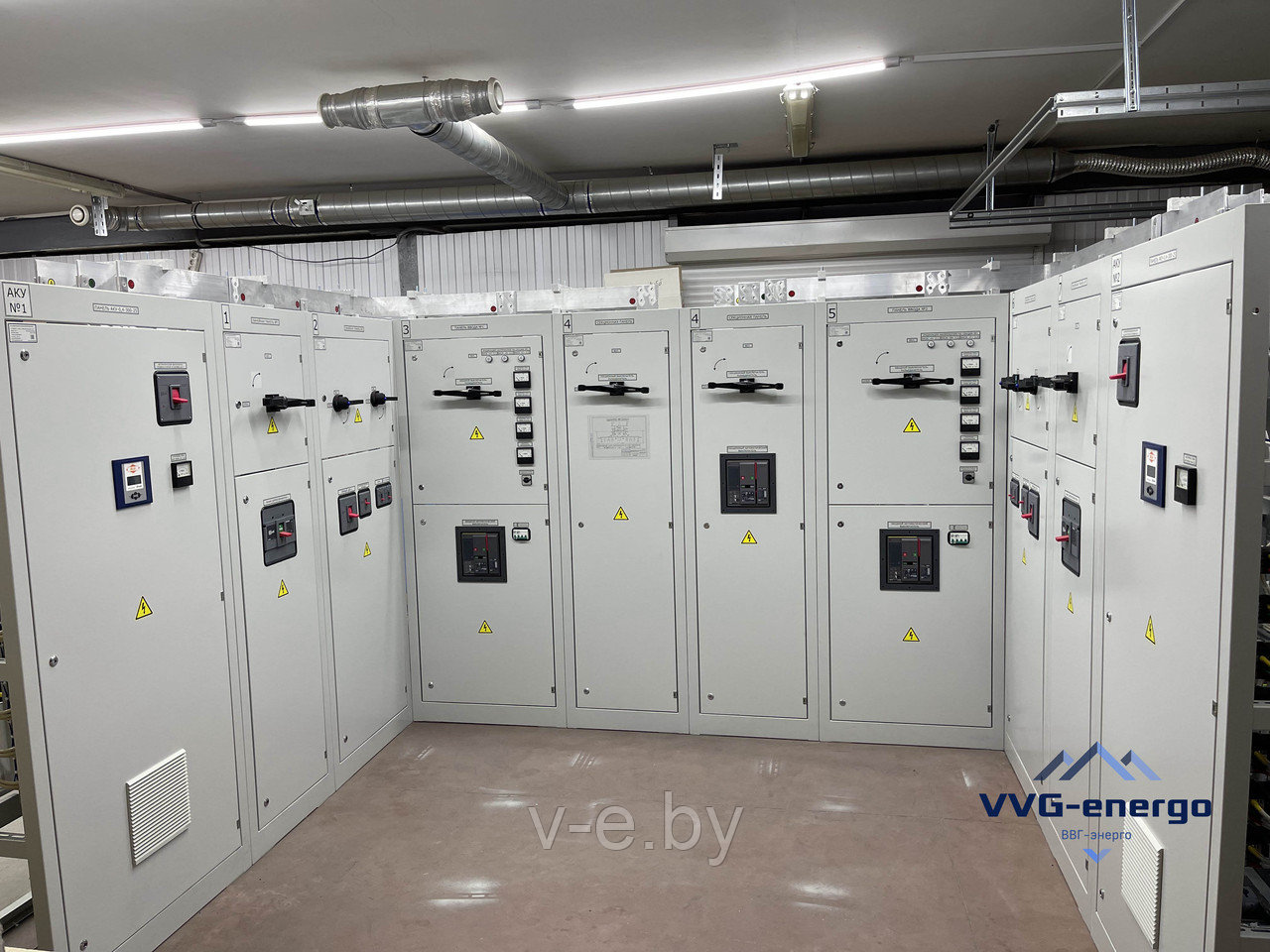

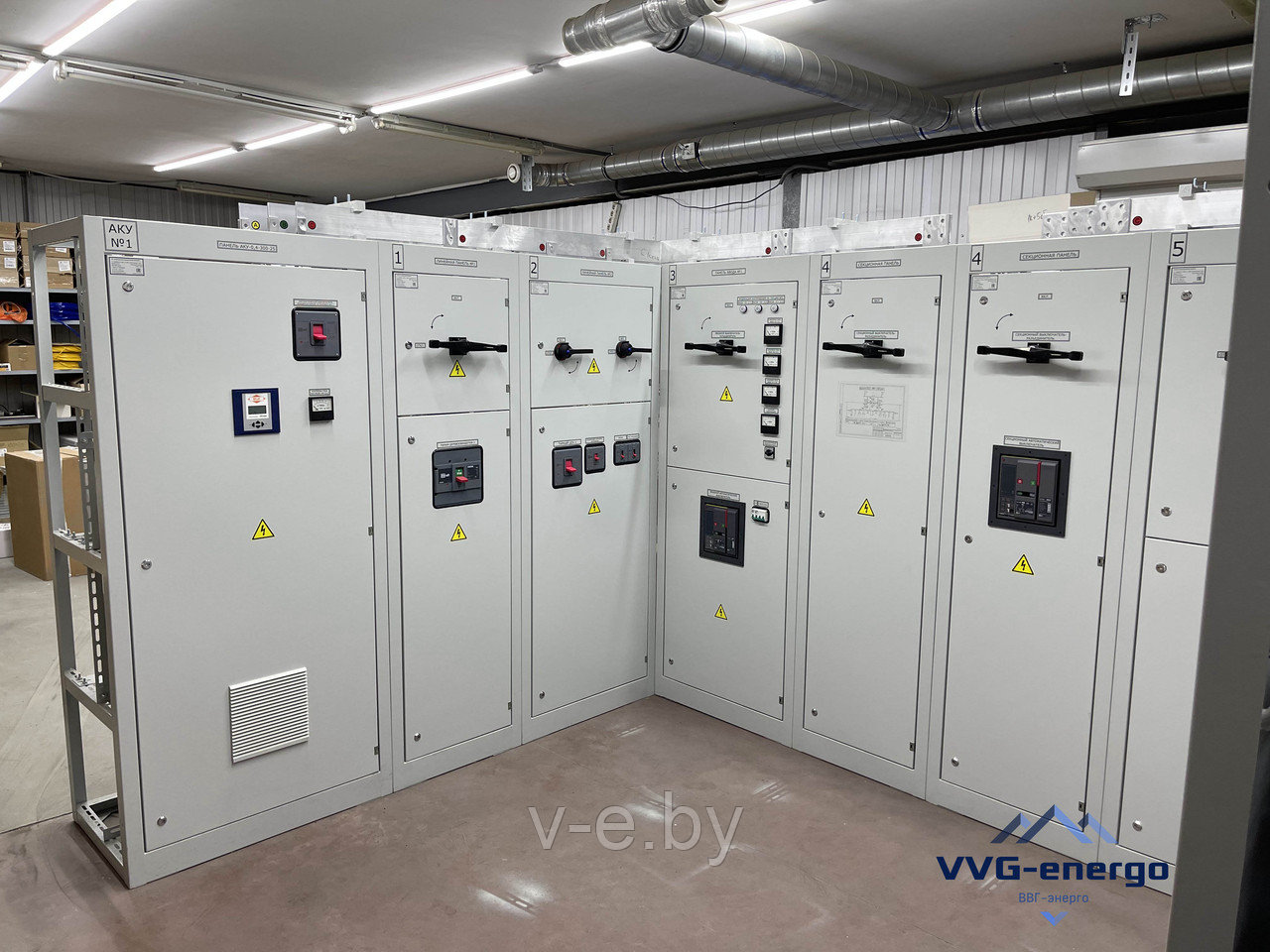

ГРЩ - Распределительный щит

Назначение ГРЩ

Главные распределительные щиты ГРЩ предназначены

• для приема, распределения и учета электроэнергии напряжением 400/230 В в сетях трехфазного переменного тока до 4000 А частотой 50 Гц;
• для защиты кабельных линий распределительной сети при коротких замыканиях и перегрузках;
• для оперативных включений и отключений на объектах энергетики и промышленности;

Применяемое в ГРЩ оборудование может использоваться для построения всех типов главных, вторичных и конечных низковольтных распределительных щитов, рассчитанных на токи до 4000 А и предназначенных для распределительной части трансформаторных подстанций производственных, жилых, общественных  и административных зданий.

Описание конструкции и элементы устройства ГРЩ

Шкафы и панели ГРЩ делятся на:
- вводные : как правило, содержащие аппаратуру ввода, контроля качества и учета электроэнергии;
- секционные и секционные с АВР (панели с АВР): содержащие аппаратуру секционирования (разбиения ГРЩ на секции) и АВР.
- распределительные (или линейные) : содержащие аппараты распределения и в которой могут также размещаться блоки учета, блоки автоматического или не автоматического управления, блоки и панели собственных нужд и т. п.
- панели управления мощными внешними установками;
- панели установок компенсации реактивной мощности (КРМ) .

Оперативное обслуживание шкафов ГРЩ и доступ к кабельным присоединениям производится с фасада, доступ к ошиновке осуществляется с задней и/или передней сторон шкафа.

Для удобства обслуживания и монтажа, двери могут быть предусмотрены как с фасадной, торцевой, так и с задней стороны панелей. С фасадной стороны шкафов ГРЩ для обеспечения безопасности обслуживающего персонала вся коммутационная аппаратура может быть закрыта фальшпанелями.

Панель ввода содержит вводной выключатель, выключатели отходящих линий, отсек шинных соединений, кабельный канал и релейную сборку  для управления вводным выключателем.

Элементы устройства ГРЩ
