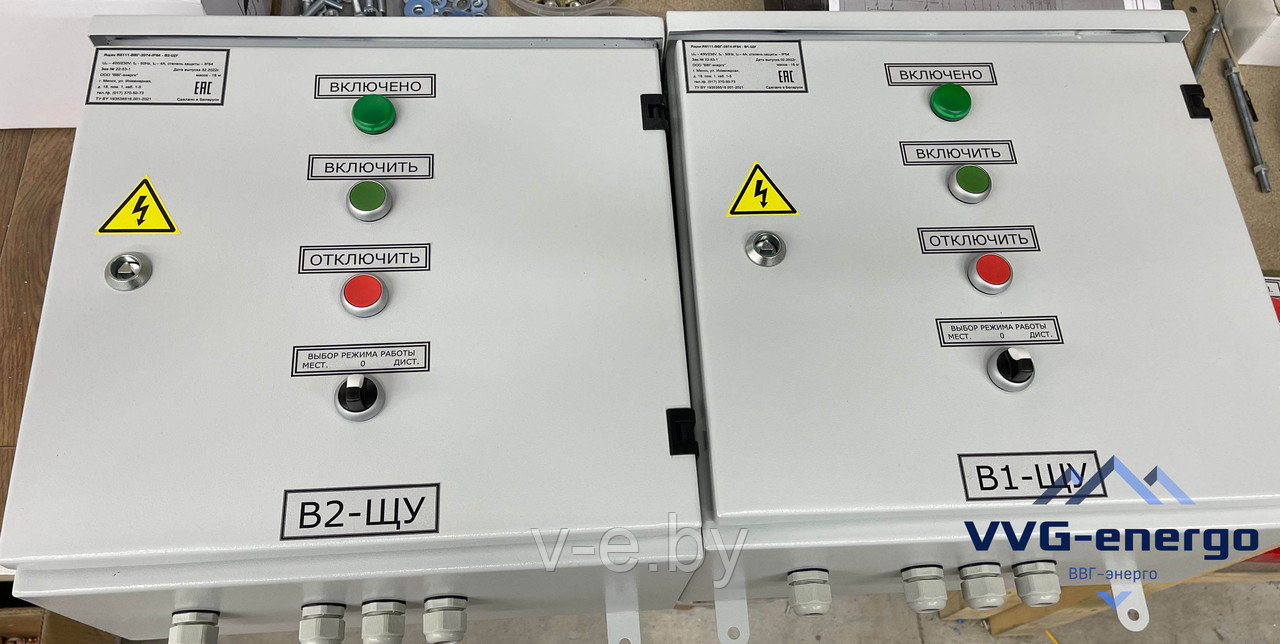

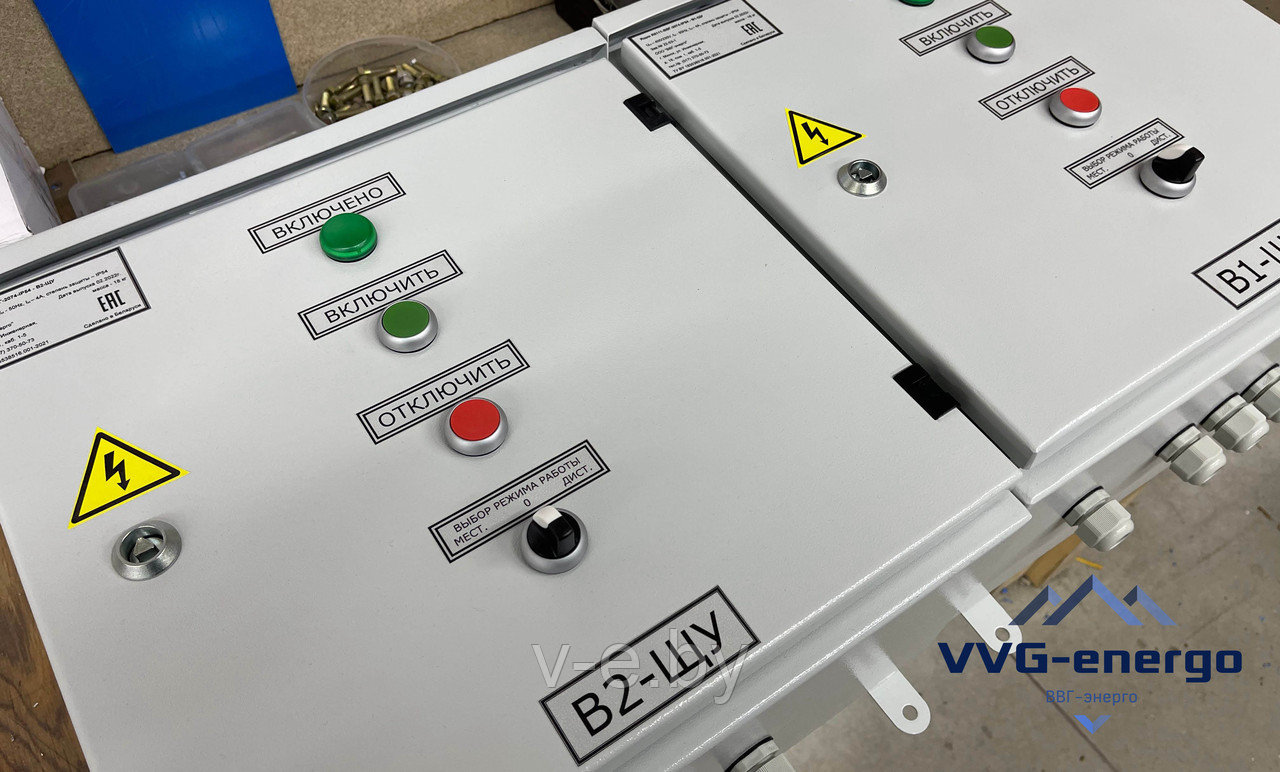

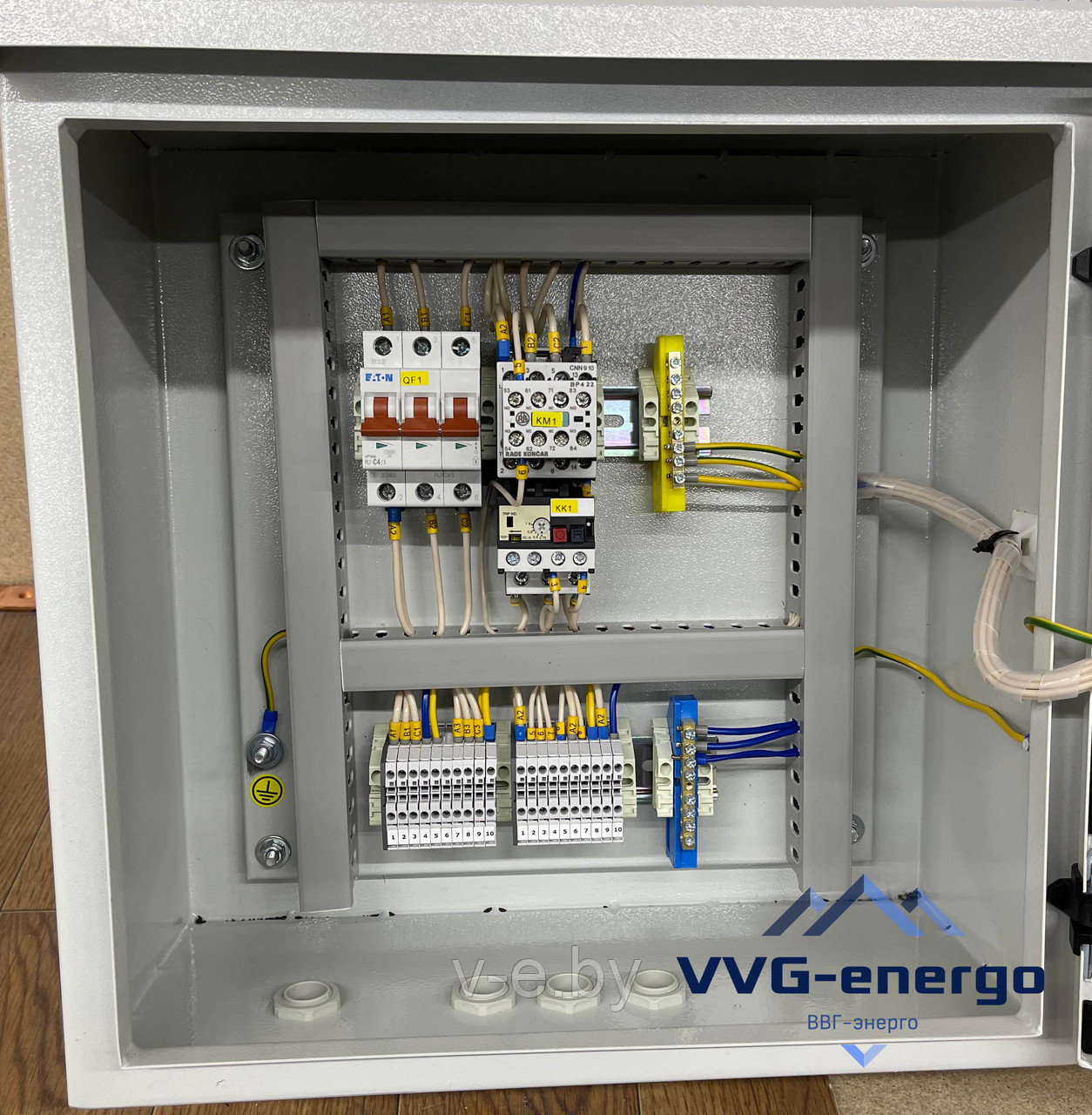

Я5412 - ящики управления асинхронными электродвигателями серии Я500, однофидерные нереверсивные с автоматическим выключателем, кнопками, и лампой.
Ящики управления серии Я5000 предназначены для управления электродвигателями с короткозамкнутым ротором (пуска, остановки и реверсивного включения одного и двух электродвигателей).
Основные технические характеристики ящиков управления Я5412 | ||||||
---|---|---|---|---|---|---|
Тип | Типовой индекс | Номинальный ток ящика, А |
Предел регулировки тока теплового реле, А | Номинальный ток расцепителя автоматического выключателя, А | Номинальное напряжение цепей, В | |
силовой | управления | |||||
Я5412 | 18xx УХЛ4 | 0,6 | 0,38-0,65 | 1,6 |
400 50 Гц |
см. ниже таблица «Напряжение силовой цепи |
20xx УХЛ4 | 1,0 | 0,61-1,0 | 1,6 | |||
22xx УХЛ4 | 1,6 | 0,95-1,6 | 2,0 | |||
24xx УХЛ4 | 2,5 | 1,5-2,6 | 3,15 | |||
26xx УХЛ4 | 4,0 | 2,4-4,0 | 5,0 | |||
28xx УХЛ4 | 6,0 | 3,8-6,0 | 8,0 | |||
29xx УХЛ4 | 8,0 | 5,5-8,0 | 10,0 | |||
30xx УХЛ4 | 10,0 | 7,0-10,0 | 12,5 | |||
31xx УХЛ4 | 12,5 | 9,5-14,0 | 16,0 | |||
32xx УХЛ4 | 16,0 | 13,0-19,0 | 20,0 | |||
34xxУХЛ4 | 25,0 | 18,0-25,0 | 31,5 | |||
35xx УХЛ4 | 32,0 | 27,2-36,8 | 40,0 | |||
36xx УХЛ4 | 40,0 | 34,0-40,0 | 50,0 | |||
37xxУХЛ4 | 50,0 | 42,5-57,5 | 63,0 | |||
38xx УХЛ4 | 63,0 | 53,5-63,0 | 80,0 | |||
39xx УХЛ4 | 80,0 | 68,0-92,0 | 100,0 | |||
40xx УХЛ4 | 100,0 | 85,0-100,0 | 125,0 | |||
41xx УХЛ4 | 125,0 | 106,0-143,0 | 160,0 | |||
42xx УХЛ4 | 160,0 | 136,0-160,0 | 160,0 |
Напряжение силовой цепи и цепей управления ящиков Я5000 | |||
---|---|---|---|
Способ питания цепи управления | Номинальное напряжение цепей, В | 3-й и 4-й знаки типового индекса | |
управления | силовой | ||
фазным напряжением от собственной силовой цепи | 230, 50 Гц | 400, 50 Гц | 74 |
линейным напряжением от собственной силовой цепи | 400, 50 Гц | 75 | |
от независимого источника | 110, 50 Гц | 73 | |
230, 50 Гц | 74 |
Структура условного обозначения | |
Я 5ХХХ-ХХХХ УХЛ4 | ящик управления |
Я 5ХХХ-ХХХХ УХЛ4 |
класс НКУ по назначению: 5 - управление асинхронными двигателями с короткозамкнутым ротором |
Я 5ХХХ-ХХХХ УХЛ4 |
группа в классе 5: 1 - управление нереверсивными двигателями; |
Я 5ХХХ-ХХХХ УХЛ4 | порядковый номер по таблице |
Я 5ХХХ-ХХХХ УХЛ4 | типовой индекс схемы |
Я 5ХХХ-ХХХХ УХЛ4 | климатическое исполнение и категория размещения |
Основная информация о ящиках управления асинхронными электродвигателями находится в разделе Я5000 - Ящики управления электродвигателями серии Я5000.
Смотрите также
Ящики с автоматическим выключателем на каждый фидер | ||||
Я5110 | Я5111 | Я5112 | Я5113 | Я5114 |
Я5115 | Я5410 | Я5411 | Я5412 | Я5413 |
Я5414 | Я5415 |
Ящики с одним автоматическим выключателем на два фидера | |
Я5124 | Я5424 |
Я5125 | Я5425 |
Ящик без автоматического выключателя | |||
Я5130 | Я5131 | Я5134 | Я5135 |
Я5430 | Я5431 | Я5434 | Я5435 |
Ящики с промежуточным реле | |
Я5141 | Я5441 |
Ящики с клеммниками | |
Я5001 | Я5004 |
Я5003 | Я5005 |
Основные | |
---|---|
Страна производитель | Беларусь |
Тип оборудования | Ящик |
Номинальное напряжение главной цепи | 400 В |
Номинальный ток | 63 А |
Частота | 50 Гц |
