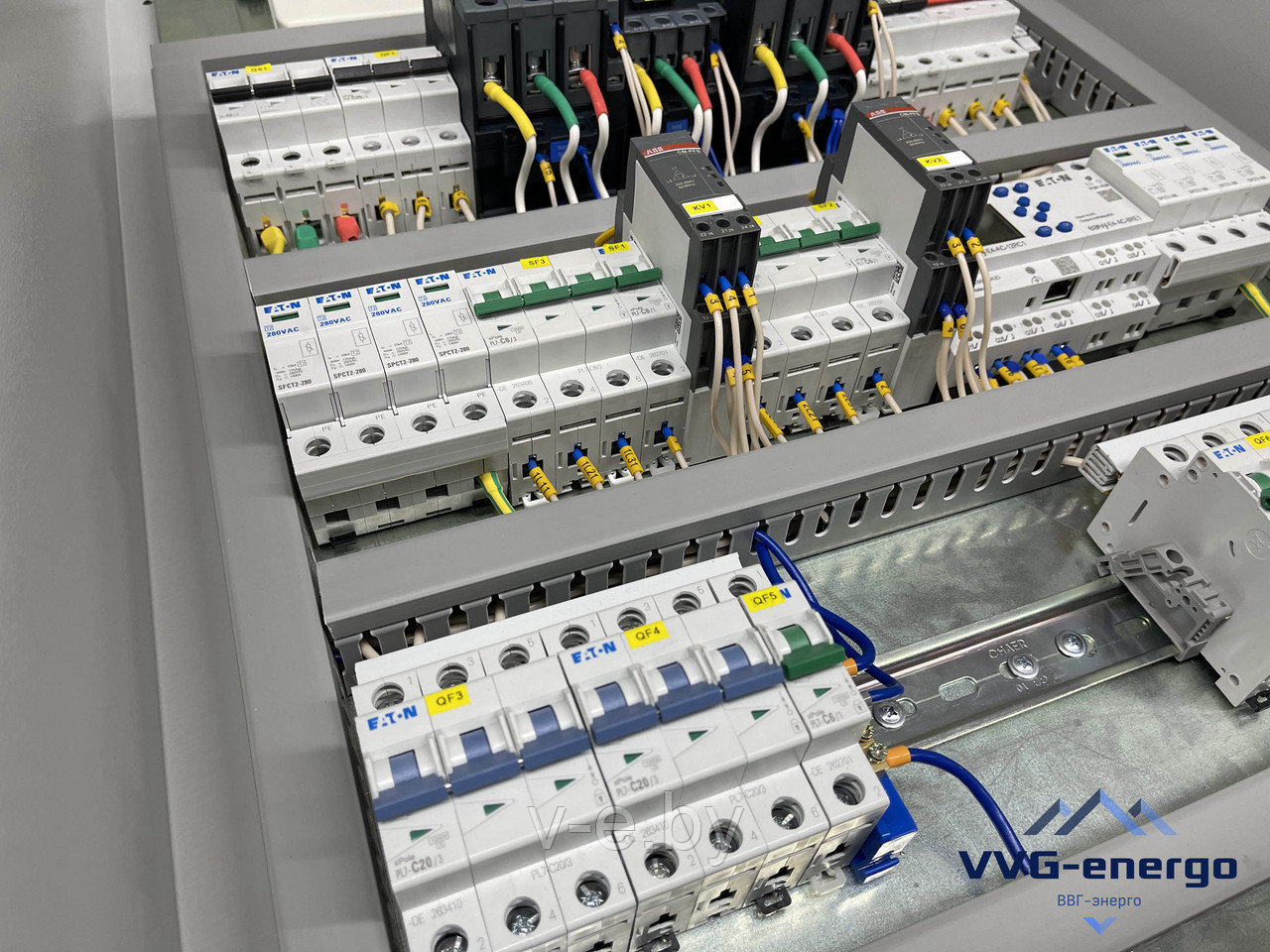

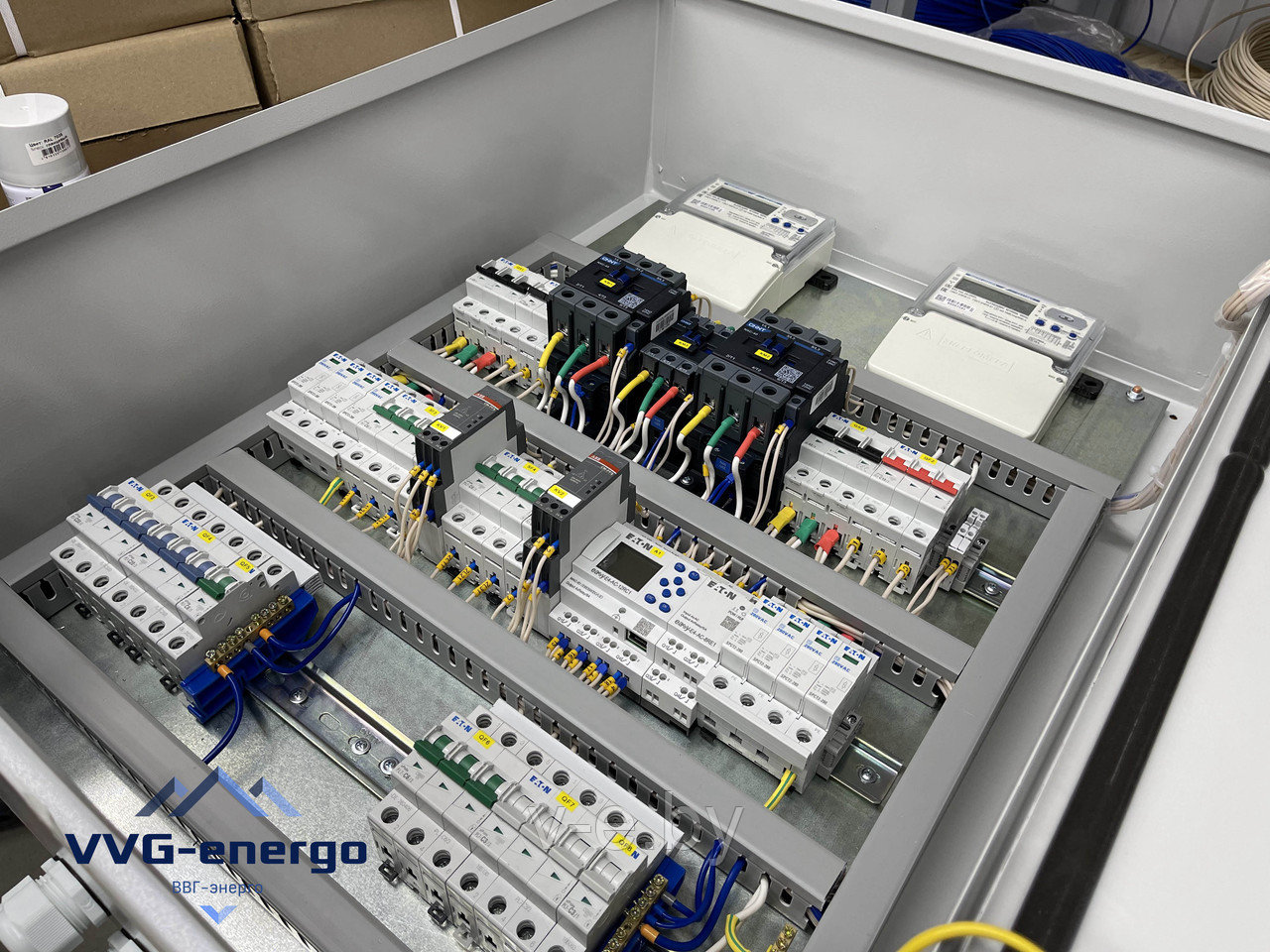

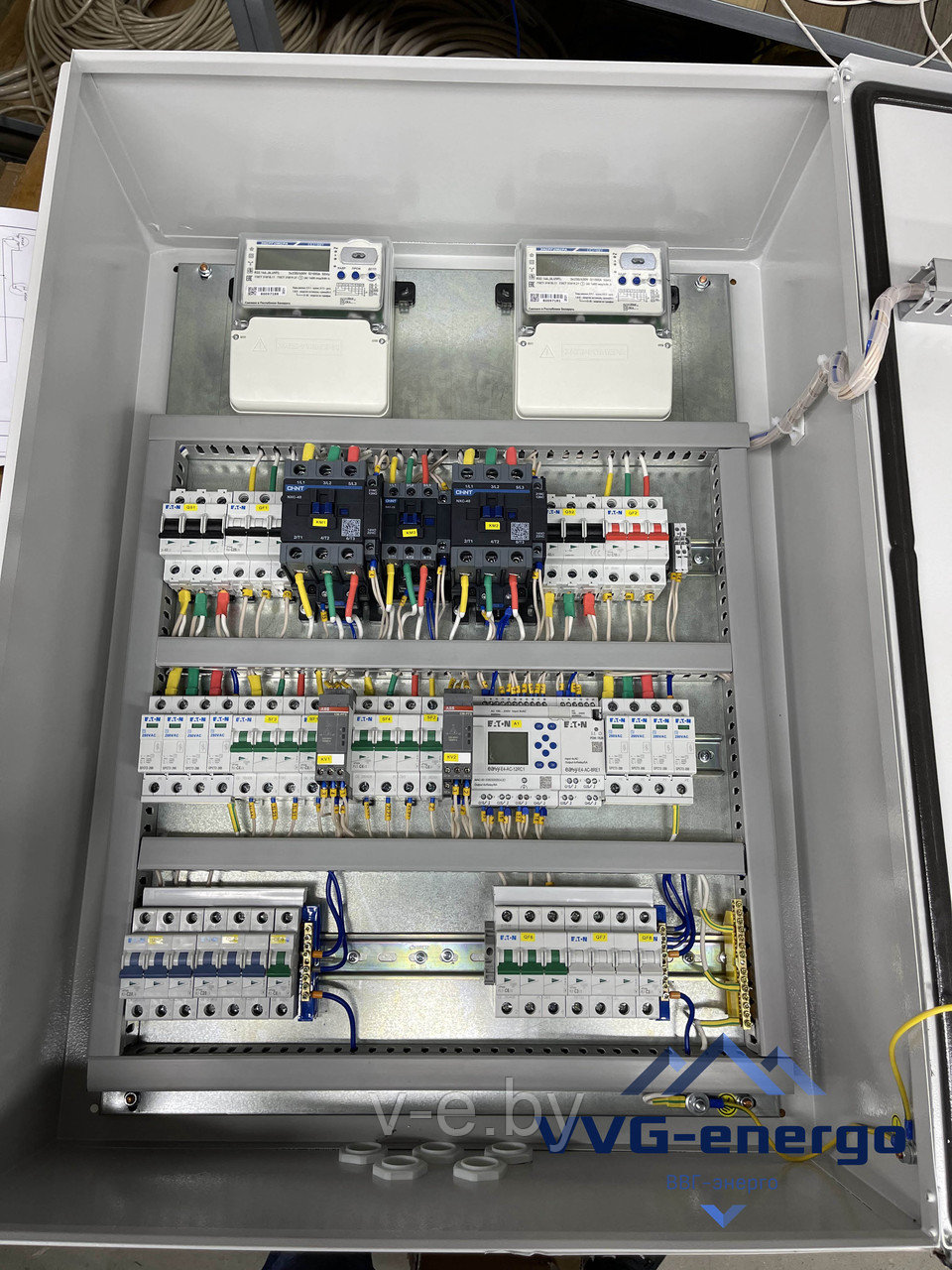

ЩАВР 2.1 с применением автоматических выключателей с моторным приводом

Щит АВР 2.1 с применением автоматических выключателей с моторным приводом предназначен для обеспечения непрерывности питания напряжением 0,4 кВ потребителей. Он предназначен для обслуживания трех исполнительных аппаратов QF1, QF2 и QF3.

Устройство автоматического  включения  резерва  (АВР), применяется для восстановления питания потребителей, путем автоматического присоединения резервного источника питания при отключении рабочего источника, приводящем к обесточиванию электроустановок потребителя. Устройства АВР должны применяться для схем питания потребителей  Ι категории, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса.

Основные функции ЩАВР-2.1  с применением автоматических выключателей с моторным приводом

• возможность установки времени срабатывания АВР при исчезновении и восстановлении основного питания;
• контроль положения включено/отключено исполнительных аппаратов;
• взаимные программные блокировки управляющих сигналов вкл./откл. (исключение одновременной подачи разных управляющих сигналов) для каждого силового автомата БАВР;
• программная блокировка силовых автоматов БАВР при срабатывании защиты от перегрузки или короткого замыкания;
• взаимные программные блокировки включения исполнительных аппаратов для включения их в соответствии с установленным алгоритмом (исключается возможность одновременной работы двух силовых аппаратов).
• противопожарное отключение (аварийное) – местное/дистанционное — всех аппаратов.

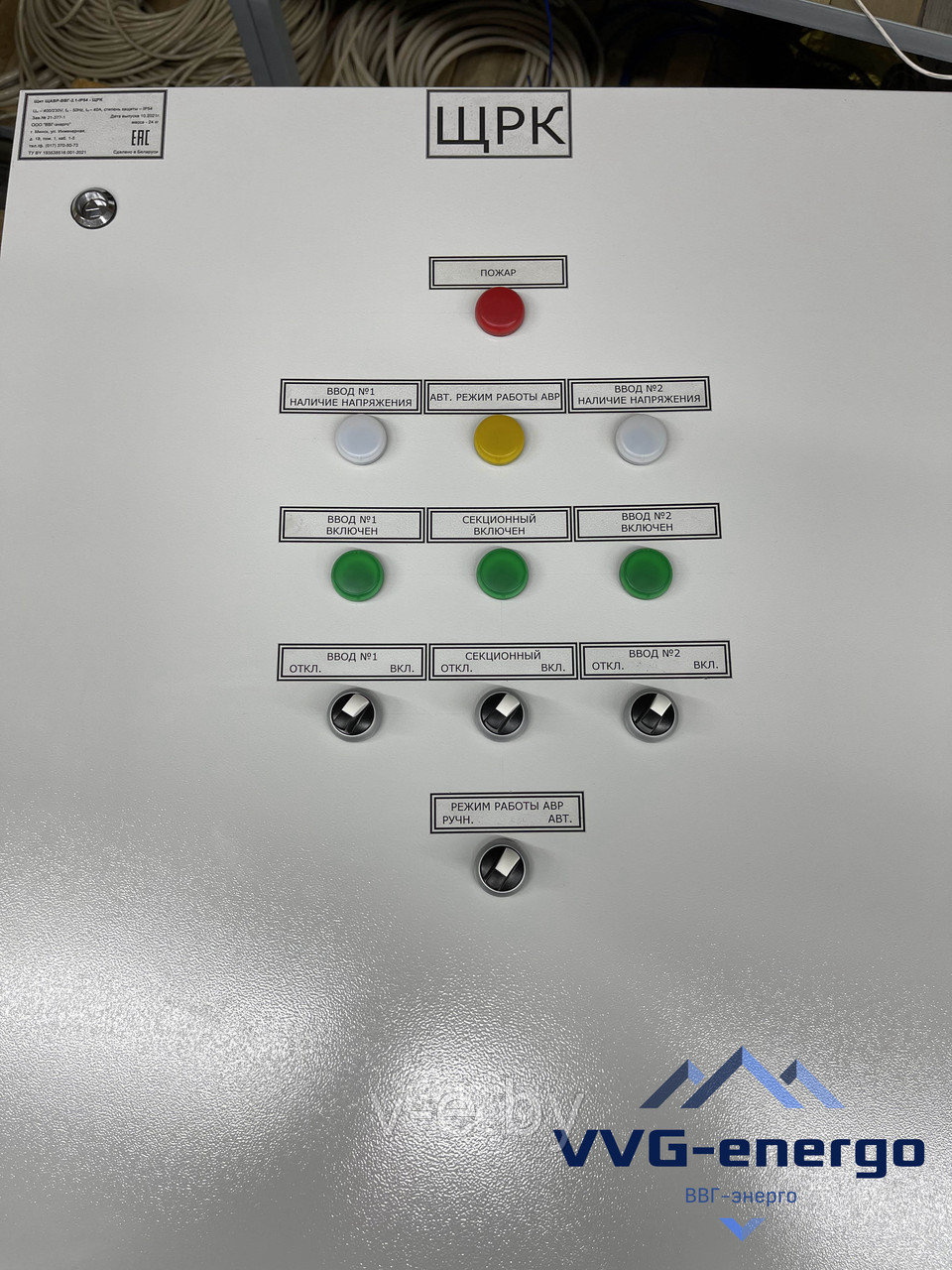

• световая сигнализация: 1. о наличии напряжения на вводах 2. положения(включено) автоматических выключателей 3. задействования расцепителей выключателей (КЗ, перегрузка) 4.противопожарного отключения.

Щит АВР контролирует значение трех фазных напряжений, а также очередность фаз на вводах 1 и 2. Снижение одного из фазных напряжений, пропадание напряжения или изменение установленной очередности фаз на одном из вводов с заданным промежутком времени приводит к отключению соответствующего вводного аппарата и подключению секционного выключателя.

Структура условного обозначения
