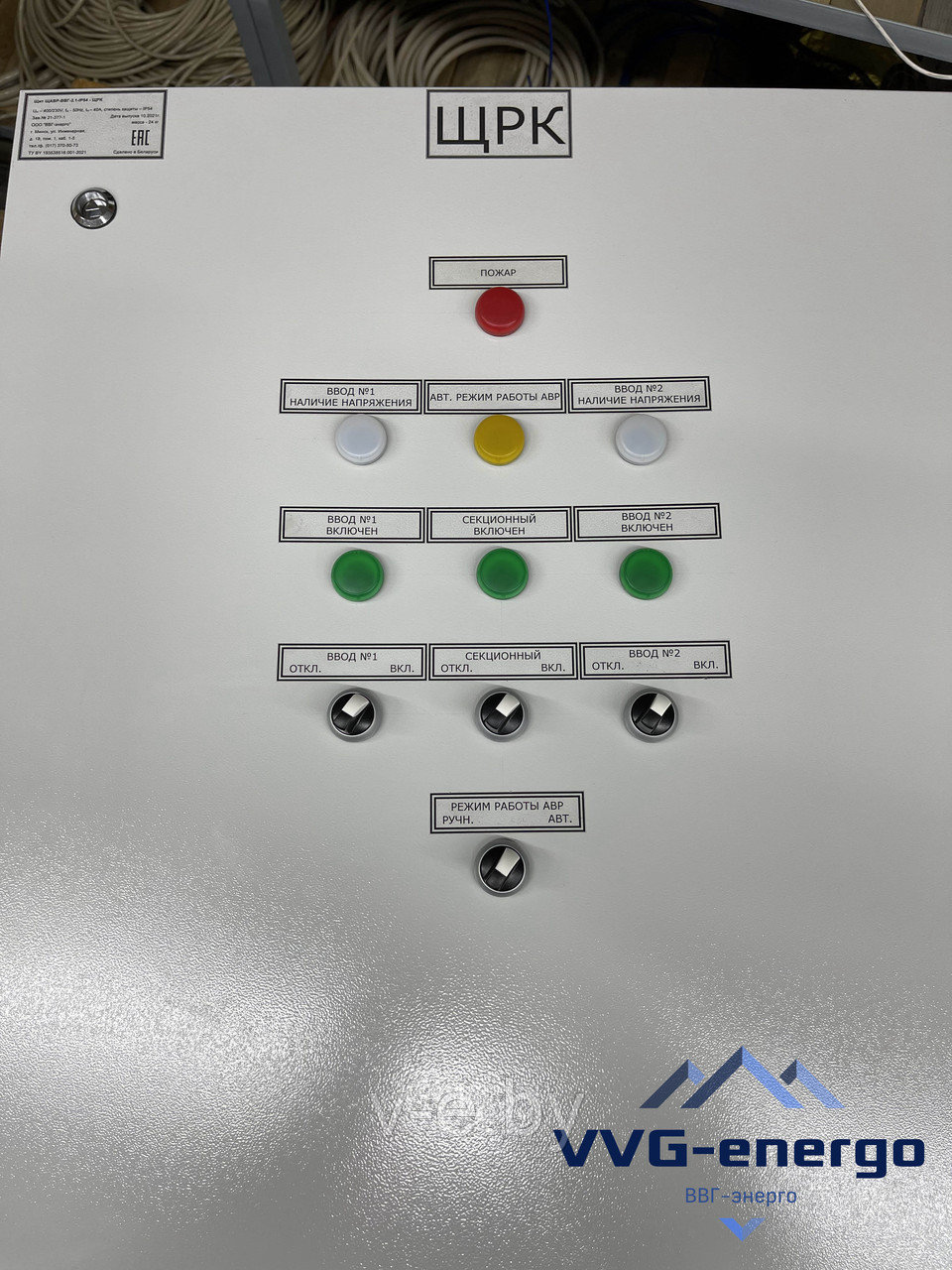

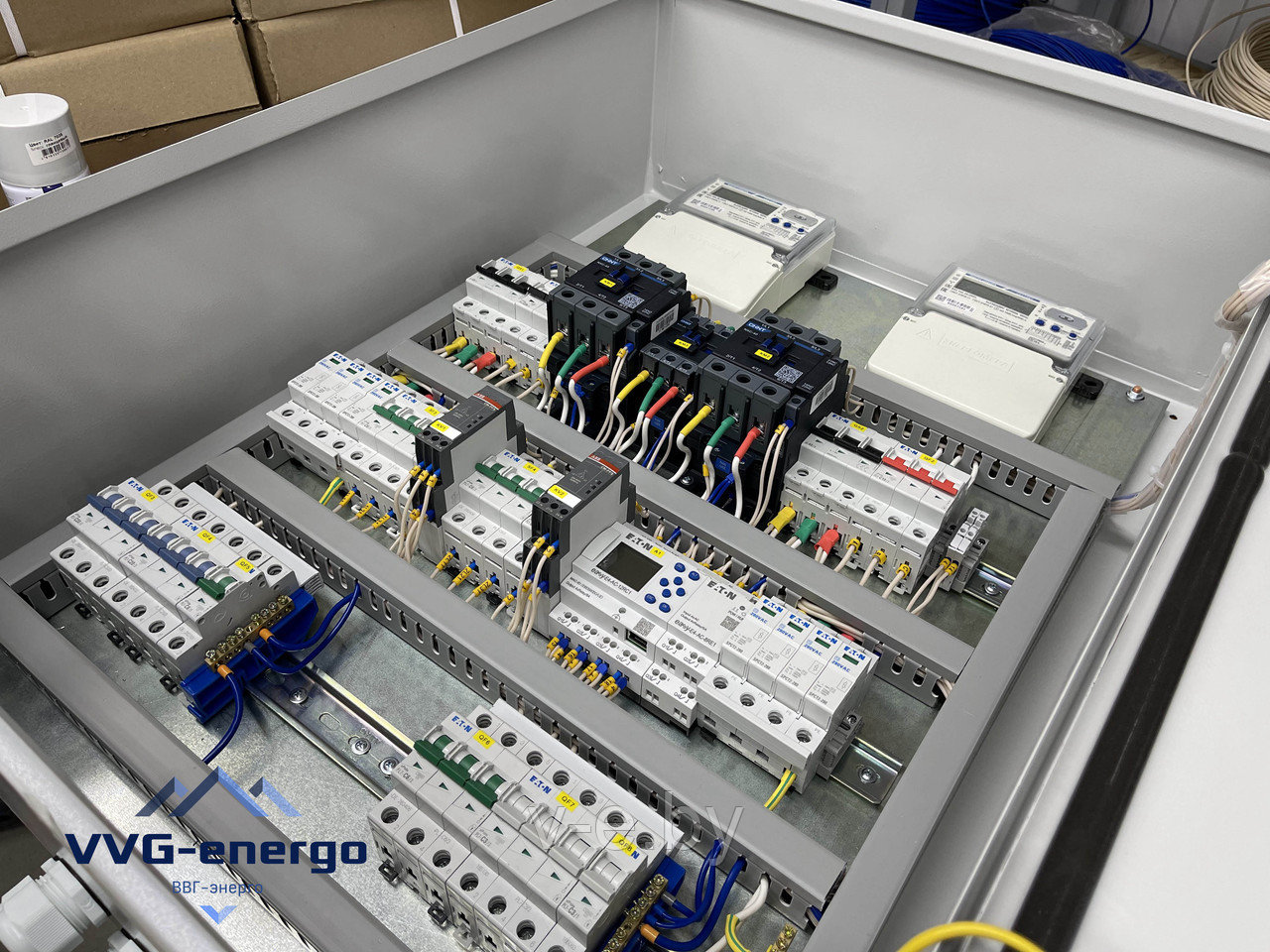

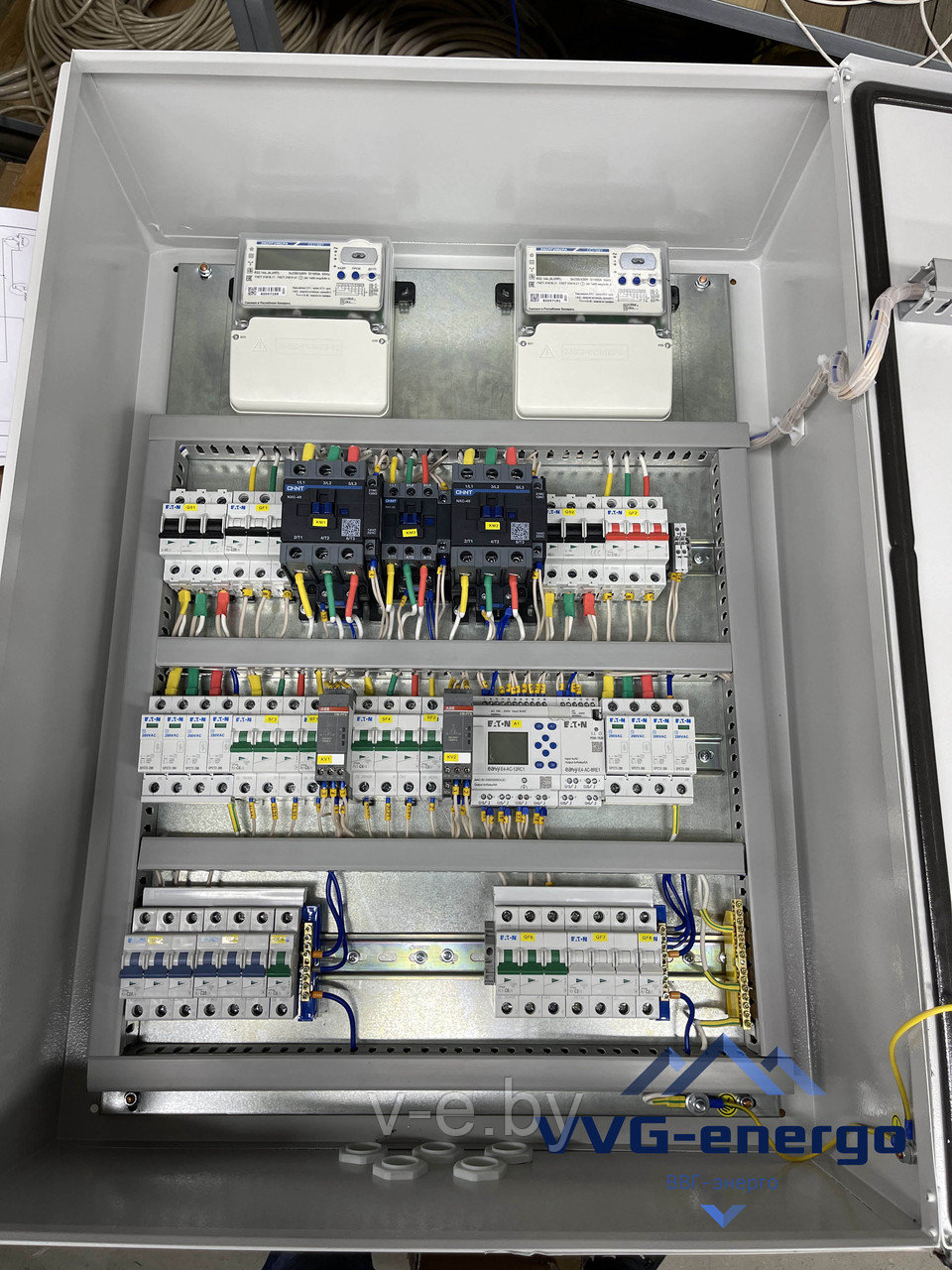

ЩАВР-4.1 с применением автоматических выключателей с моторным приводом

Щит АВР-4.1 с применением автоматических выключателей с моторным приводом  предназначен для обеспечения непрерывности питания напряжением 0,4 кВ потребителей. Он предназначен для обслуживания пяти исполнительных аппаратов QF1,QF2,QF3, QF4 и QF5.

Устройство автоматического  включения  резерва  (АВР), применяется для восстановления питания потребителей, путем автоматического присоединения резервного источника питания при отключении рабочего источника, приводящем к обесточиванию электроустановок потребителя. Устройства АВР должны применяться для схем питания потребителей  Ι категории, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса.

Основные функции ЩАВР-4.1 с применением автоматических выключателей с моторным приводом

• возможность  установки  времени  срабатывания  АВР  при  исчезновении  и  восстановлении основного питания;
• контроль положения «включено» или «отключено» исполнительных аппаратов;
• блокировка силовых автоматов АВР при срабатывании защиты от перегрузки или короткого замыкания;
• ручное управление исполнительными аппаратами;
• взаимные электрические блокировки включения исполнительных аппаратов для включения их в соответствии с установленным алгоритмом (исключается  возможность  одновременной  работы 3-х силовых аппаратов в параллель);
•  противопожарное  отключение  (аварийное)  – местное  или  дистанционное  – всех  вводных аппаратов (по спец. требованию);
•  световая  сигнализация  о  наличии  напряжения  на  вводах,  положение (включено) автоматических  выключателей,  задействование контактов  расцепителей  выключателей  (КЗ, перегрузка), противопожарного отключения, полного отсутствия напряжения на всех вводах, включая генератор.

Щит АВР-4.1 контролирует значение четырёх фазных напряжений, а также очередность фаз на вводах 1,2, 3 и 4. Снижение одного из фазных напряжений, пропадание напряжения или изменение установленной очередности фаз на одном из вводов с заданным промежутком времени приводит к отключению соответствующего вводного аппарата и включению секционного аппарата.
